| 原産地: | 中国(本土) | 銘柄: | lca | モデル番号: | H3822-011 | パッケージのタイプ: | 表面の台紙 | 伝達関数: | 低域 | タイプ: | EMIフィルタ | 3dBバンド幅: | 50 mhz | わずかな中心周波数: | 27 mhz | 入力インピーダンス: | 50 オーム | 挿入損失: | <3% | Stopbandの減少: | db | タイプ: | はんだ マウント | 表面: | 表面マウント |
包装
| 包装: | 標準 |
はんだマウントemiフィルタ
| 1 | 容量 | 1000pf |
| 2 | 消散因子 | < 3.5% |
| 3 | 公差 | -20% + 80% |
| 4 | 素材品質 | x7r |
| 5 | 定格電圧 | 100vdc |
| 6 | テスト電圧 | 300vdc |
| 7 | 電流(a) | 7a |
| 8 | 絶縁抵抗 | 3000 m Ω |
| 9 | 温度機能 | -55 & #8451; + 125 & #8451; |
| カスタムデザインが可能です! | ||
| 部品番号 | 寸法(単位: mm) | 容量 | 耐電圧 | 回路 | |||
| d | d1 | l1 | l2 | ||||
| XWH1717 | 1.7 | 1.7 | 2.7 | 0 | 10pF-10nF | 100VDC-500VDC | c |
| XWH1915 | 1.9 | 1.5 | 2-3.5 | 0.5-1 | 10pF-10nF | 100VDC-500VDC | c |
| XWH2416 | 2.4 | 1.6 | 4 | 1.5 | 10pF-10nF | 100VDC-500VDC | c |
| XWH2424 | 2.4 | 2.4 | 5 | 0 | 10pF-10nF | 100VDC-500VDC | c |
| XWH2618 | 2.6 | 1.8 | 3.5 | 1 | 10pF-10nF | 100VDC-500VDC | c |

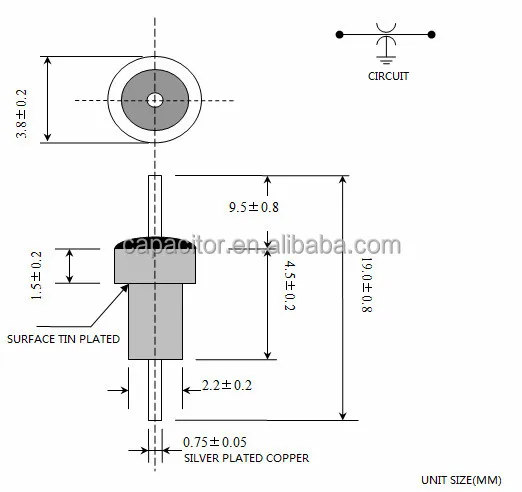

| XWH3822 | 3.8 | 2.2 | 4.5-6.5 | 1.5-2 | 10pF-10nF | 100VDC-500VDC | c |
| XWH4020 | 4 | 2 | 2.5 | 1.2 | 10pF-10nF | 100VDC-500VDC | c |
| XWH4224 | 4.2 | 2.4 | 3 | 1 | 10pF-10nF | 100VDC-500VDC | c |
| XWH4330 | 4.3 | 3 | 2.7 | 1.2 | 10pF-10nF | 100VDC-500VDC | c |
| XWH4532 | 4.5 | 3.2 | 5.6-6 | 2.1-2.5 | 10pF-10nF | 100VDC-500VDC | c |
| XWH4722 | 4.7 | 2.2 | 3.2 | 1 | 10pF-10nF | 100VDC-500VDC | c |
| XWH4737 | 4.7 | 3.7 | 6.5 | 2.1 | 10pF-10nF | 100VDC-500VDC | c |
| XWH5034 | 5 | 3.4 | 4 | 1.5 | 10pF-10nF | 100VDC-500VDC | c |
| XWH5038 | 5 | 3.8 | 4.1 | 2 | 10pF-10nF | 100VDC-500VDC | c |
| XWH5122 | 5.1 | 2.2 | 4.5-6 | 1.5-2.5 | 10pF-10nF | 100VDC-500VDC | c |
| XWH5124 | 5.1 | 2.4 | 6 | 1.5 | 10pF-10nF | 100VDC-500VDC | c |
| XWH4033黄金メッキ | 4 | 3.3 | 2.8-3.0 | 0.5 | 10pF-100nF | 100VDC-500VDC | c |
| リード線の直径: 0.6ミリメートル、0.7ミリメートル、0.75ミリメートル1.0ミリメートル、1.5ミリメートル | |||||||
| カスタムデザインが可能です。 | |||||||
