原産地:	台湾	銘柄:	台湾ブランド	モデル番号:	Ext-200h
名:	台湾油圧ギアインデクサーカップリングcnc用回転テーブル	タイプ:	水平	テーブル直径:	200mm
センターボア:	36h6mm	ドライバタイプ:	油圧	インデックス精度:	4アーク秒
正味重量:	46kg	株式:	Ex- 株式	利点:	高精度
他のタイプ:	垂直、 スイングパレット、 高速

包装

包装:	1.顧客に応じて2.業界標準的なパッキング

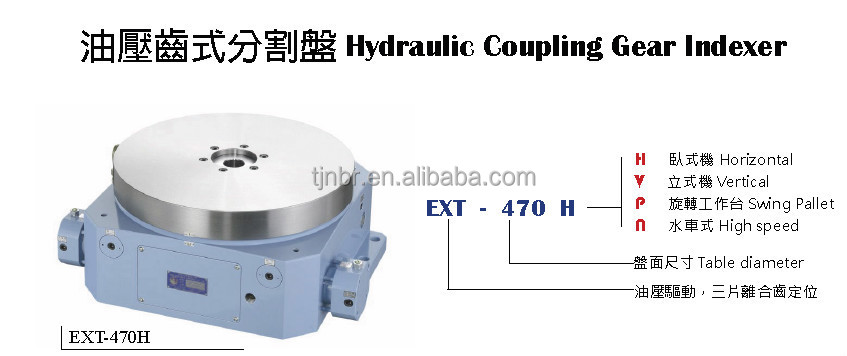

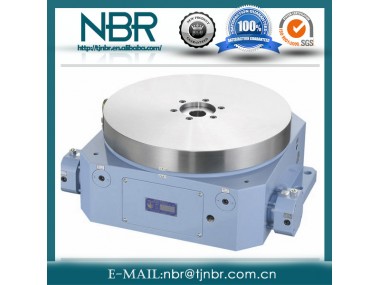

台湾油圧ギアインデクサーカップリングcnc用回転テーブル

1.利点*high精度(-- 3piesesカップリングのギア---)ギアカップリングの3部分hirth位置決めとインデックスは内部に組み込まれてい、 高い精度を保った後もを使って長期的に。 以内にインデックスを精度は& plusmn; 4アーク秒。 と繰り返し精度& plusmn; 1。デューティ切断toleratiion* heavy(-- 3切れthirthカップリングギアクランプsysterm---)3ピースでのギアカップリングhirth内に構築された、 フローティング時のアクションはありません度インデクシングインデキシング、 と全体- 閉じて構造設計を維持することができほこりや切削液から出ていても体はるかに切削液は使用される、 グリップ力の高い剛性と効率を高める時に大幅に重切削。*high安定性と安全性(-- クランプ/アンクランプセニョール--)駆動油圧ユニットにより、 ハマグリ/アンクランプセンサをexecteアンクランプ、 回転、 クランプと返すsffe操作は安定して確保し。 それは適当特別な目的のためにマシンのインデックス作成や自動チェンジャー。2.方向-- 構造のカップリングを3点tirthギア--下の図に* refer、 の構造を3点hirthギアカップリングは三つの部分に分ける; ギヤ板a( 回転板にロックされた)、 ギヤ板b( ロックされており、 インデックステーブルに固定下)、 プレートcギア( 上下アクションボード)B* referを把握するために、。 ときに下るhirthcギアカップリング、 インデックステーブルのはアンクランプ。 aはギヤ板としてサポートされている、 回転をプレートがスムーズに回転し、 エラーvertacalことなく、 正確に移動。インデキシングギア* when板aを完了し、 プレートcギアギヤプレートが上がると一致するようにaとb、 インデックステーブルのクランプ。プレートc* gearするために十分なスペースは完全に一致するギヤ板aとb、 圧力角30度の各ギアの焦点を当てていギヤ板aとb正確に、 高い精度を保った後もを使って長期的に。
