原産地: | 中国(本土) | 銘柄: | Hainachuan( hnc) | モデル番号: | Hnc-b-022jt | 材料: | プラスチック | 様式: | 固体 | 色: | 黒 | 製品名: | 電子ハンドホイール | タイプ: | cncマシンハンドホイール | サイズ: | 15.3*7*7.5cm | 重量: | 541.4g | 品質: | 100%厳格な |
包装
包装: | N。 w。: 541.4g、 g。 w。: 725gカートンのサイズ: 28.5*14*8cm |

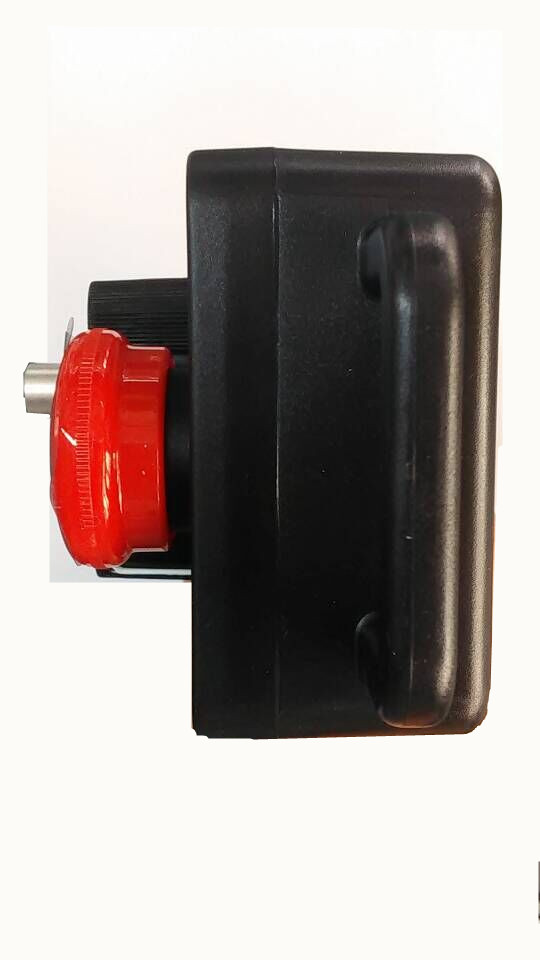

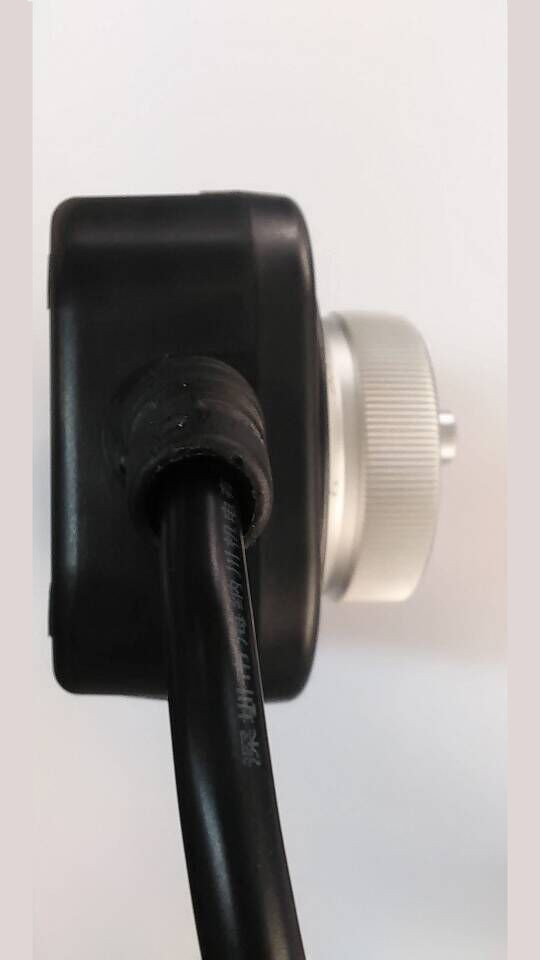

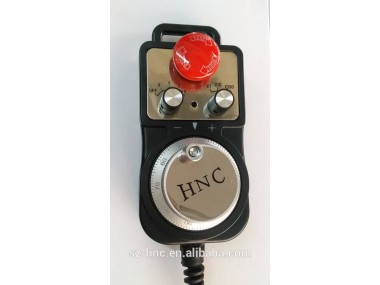

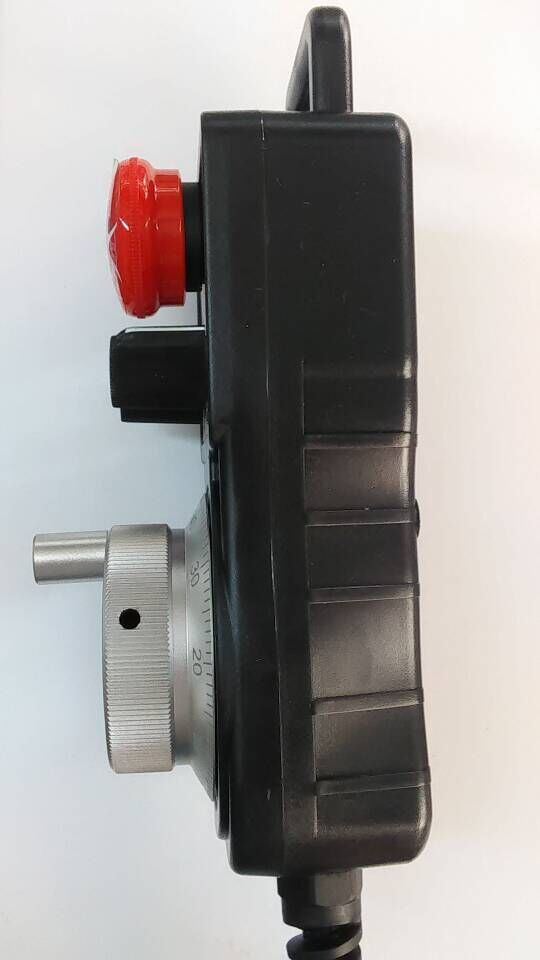

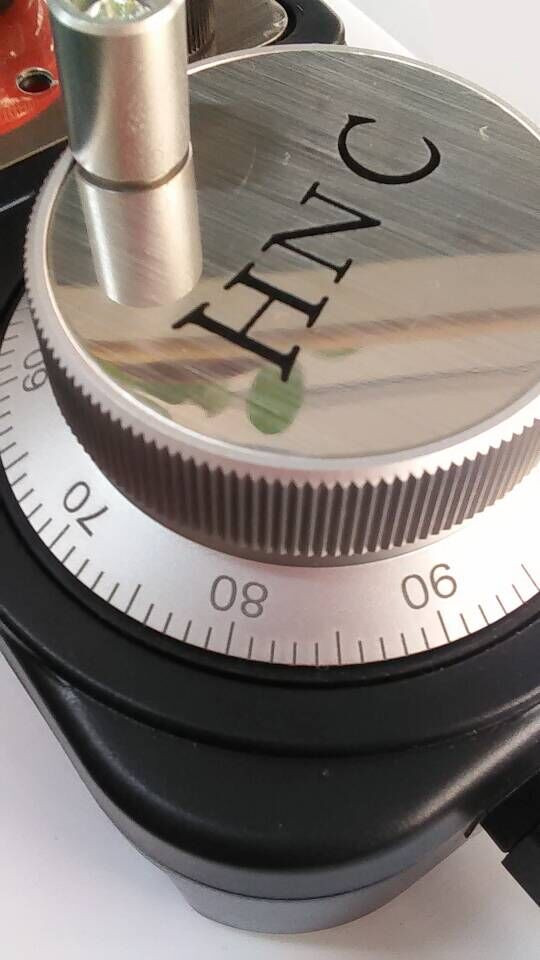

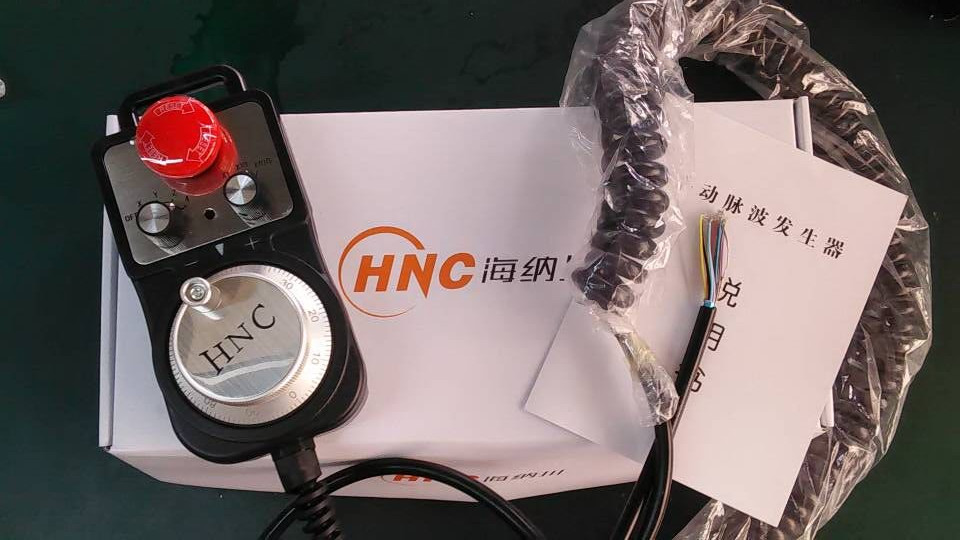

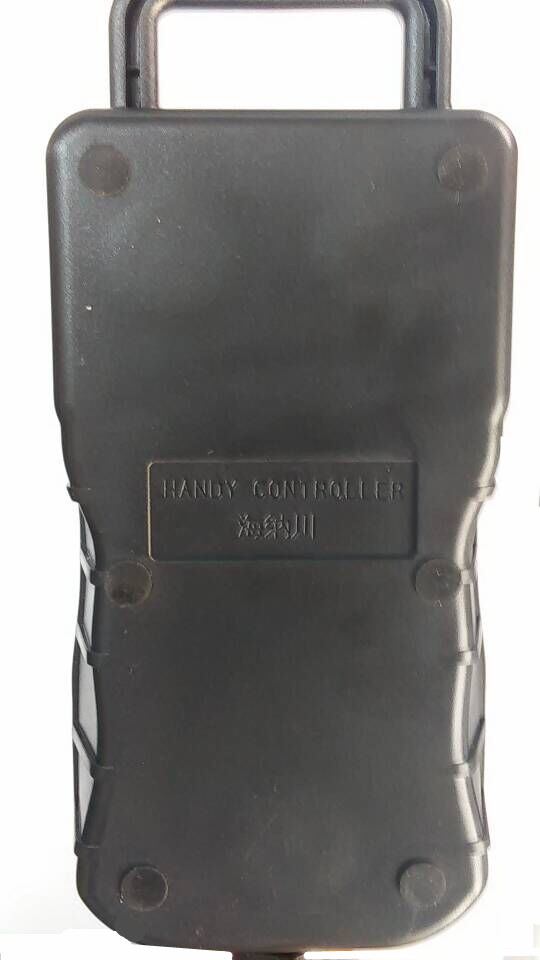

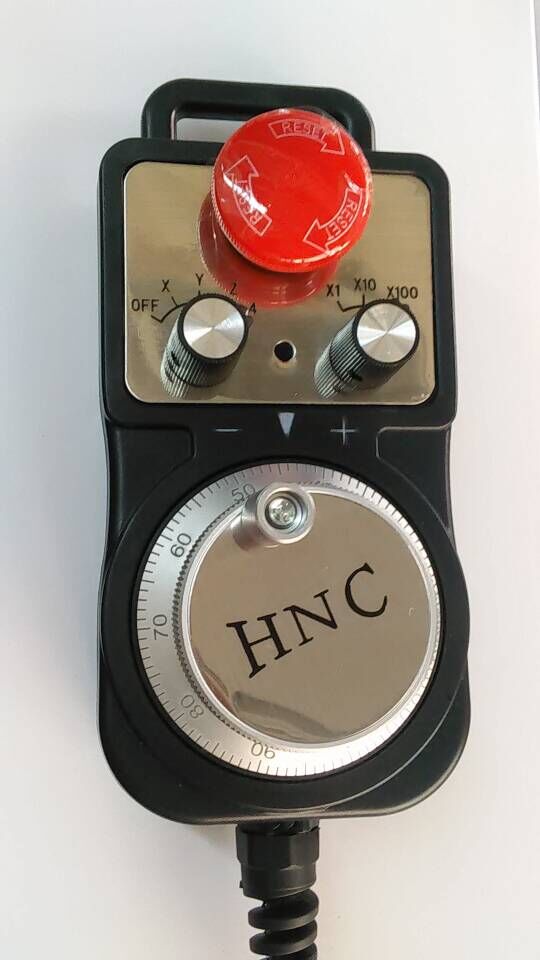

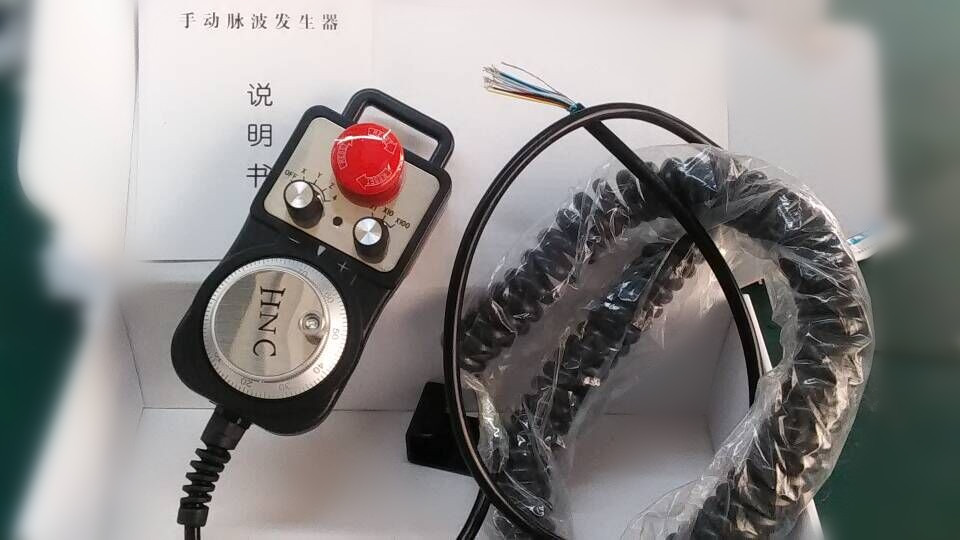

手動パルス発生器hnc-b-022jt- 電子ハンドルcnc工作機械のための
注: 1,動作は電圧のエンコーダ: dc5〜24v
(三菱dc12vシステム、 fagor/ファナック/5vシーメンスのシステム、 plc制御24v)、
間違った電圧や間違ったバーンアウトエンコーダ線に出ます。
2.それしながらワイヤの溶接は接地してください、 静電気を防ぐエンコーダを燃やす。 裸銅線接続されていないカットされなければなりません、 別々にその後ラッピング。 それに触れることができない他の線、 コンポーネントとシェル、 を避けるためにに、 ショート。
配線図:
なし。 | 色 | 信号 | アイテム | |
1 | 赤 | +5v/12v | に応じて、 システム要件 | エンコーダ |
2 | 黒 | 0v |
| |
3 | 黄色 | 、 |
| |
4 | 白 | b |
| |
5 | ピンク | - | に応じて、 システム要件 | |
6 | ダークグリーン | -b | に応じて、 システム要件 | |
7 | 透明性 | +l | インジケータ | |
8 | 薄紫 | -l | ||
9 | グレー | のf |
| 軸選択 |
10 | 茶色 | x |
| |
11 | オレンジ | y |
| |
12 | ライトブルー | z |
| |
13 | ||||
ダークブルー | 4 |
| ||
14 | 薄緑/黒 | x1 |
| 倍率 |
15 | ライトブルー/黒 | x10 |
| |
16 | 透明性/黒 | x100 |
| |
17 | 濃い紫色 | 共同m |
| com |
18 | 赤/黒 |
| バックアップ | |
19 | 白/黒 |
|
電気仕様。
Item/model | Hnc-a/b-021 ファナック | Hnc-a/b-401 三菱 | Hnc-a/b-022 ジーメンス/fagor | |
出力パルス | 10ppr0 | 25ppr | 10ppr0 | |
電源電圧 | Dc5~15v±5% | dc5±5% | ||
電流( 非- ローディング) | ・ル; 60ma | ・ル; 160ミリアンペア | ||
出力電圧 | h | ・ge; vccx0.7v |
| ・ge; 2.5v |
l | ・ル; 0.5v |
| ・ル; 0.5v | |
出力電流 | ・ル; 35ミリアンペア | ±20m、 | ||
秋立ち上がり時間/ | 5us(tyn) | <100ns | ||
周波数応答 | 0~5khz | |||
抵抗アイソレーション | ・ge; 20m・オメガ; | |||
電源インジケータ | dc5v-dc24vled | |||
取付寸法 | 165(ハンドルを含む)x74x26mm | |||
作業/保管温度 | -10~+60・#8451;/20~+70・#8451; |
