| 原産地: | 中国(本土) | 銘柄: | hagong | モデル番号: | Hgbt2-30015 | 処理: | 歯切り工具で切ること | 形: | 他の | 標準的なか標準外: | 標準 | 材料: | ステンレス | 歯のプロフィール: | 螺旋形ギヤ | 圧力角度: | 20° | モジュール: | M2-6 | 材料: | asphss | 圧力角: | 20 | 精度: | クラスaa | コーティング: | ＩＮＮＯＶＡ | 証明書: | Iso9001( 2008) | 機能: | 歯切り | 色: | 銀 |
包装
| 包装: | 木箱 |
私たちは約束し良いサービス、 高品質と短納期!
---- ハルビン工具製作所

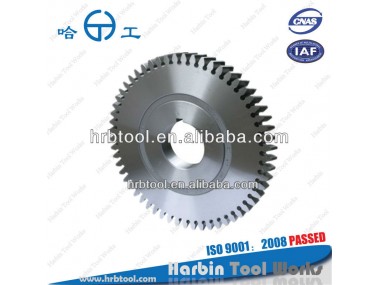

ギアカッターを剃る
垂直シェービングフルート、 変位負
メトリックサイズ・φ; 180p。 d。
仕様詳細:
| モジュール | ヘリックス | ピッチ径。 ミリメートル | なし。 の歯 | o。 d。 ミリメートル | 幅mm | 径。 の穴 |
| 2 | 5・度; | 166.434 | 83 | 168.92 | 20 | 63.5 |
| 2.25 | 5・度; | 164.88 | 73 | 167.77 | 20 | 63.5 |
| 2.5 | 5・度; | 168.14 | 67 | 171.33 | 20 | 63.5 |
| 2.75 | 5・度; | 168.39 | 61 | 172.07 | 20 | 63.5 |
| 3 | 5・度; | 159.61 | 53 | 165.42 | 20 | 63.5 |
| 3.25 | 5・度; | 172.91 | 53 | 180.23 | 20 | 63.5 |
| 3.5 | 5・度; | 165.13 | 47 | 173.96 | 20 | 63.5 |
| 3.75 | 5・度; | 161.86 | 43 | 171.92 | 20 | 63.5 |
| 4 | 5・度; | 164.63 | 41 | 175.129 | 20 | 63.5 |
| 4.5 | 5・度; | 167.14 | 37 | 179.89 | 20 | 63.5 |
| 5 | 5・度; | 155.59 | 31 | 171.04 | 20 | 63.5 |
| 5.5 | 5・度; | 160.11 | 29 | 177.49 | 20 | 63.5 |
| 6 | 5・度; | 162.62 | 27 | 181.84 | 20 | 63.5 |
| 2 | 15・度; | 171.86 | 83 | 173.22 | 20 | 63.5 |
| 2.25 | 15・度; | 170.05 | 73 | 172.02 | 20 | 63.5 |
| 2.5 | 15・度; | 173.41 | 67 | 175.67 | 20 | 63.5 |
| 2.75 | 15・度; | 173.67 | 61 | 176.41 | 20 | 63.5 |
| 3 | 15・度; | 164.61 | 53 | 169.54 | 20 | 63.5 |
| 3.25 | 15・度; | 178.33 | 53 | 184.69 | 20 | 63.5 |
| 3.5 | 15・度; | 170.30 | 47 | 178.23 | 20 | 63.5 |
| 3.75 | 15・度; | 166.94 | 43 | 176.10 | 20 | 63.5 |
| 4 | 15・度; | 169.79 | 41 | 179.78 | 20 | 63.5 |
| 4.5 | 15・度; | 172.37 | 37 | 184.20 | 20 | 63.5 |
| 5 | 15・度; | 160.47 | 31 | 175.06 | 20 | 63.5 |
| 5.5 | 15・度; | 165.13 | 29 | 181.62 | 20 | 63.5 |
| 6 | 15・度; | 167.72 | 27 | 186.04 | 20 | 63.5 |
