| 原産地: | 中国(本土) | 銘柄: | Betre/oem | モデル番号: | Bc1-i | 標準的なか標準外: | 標準 | 適用範囲が広くか堅い: | 適用範囲が広い | 材料: | アルミニウム | 構造: | 普遍的 | 色: ライトグレー: | 形状: ラウンド |
包装
| 包装: | 1個/ビニール袋、 1個/innerボックス、 インナーボックスn/ctnボックス。 |

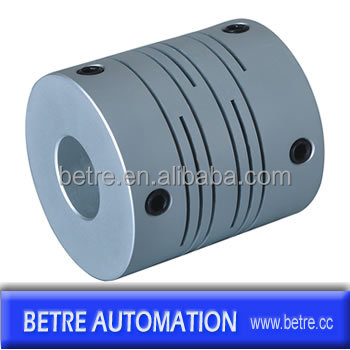

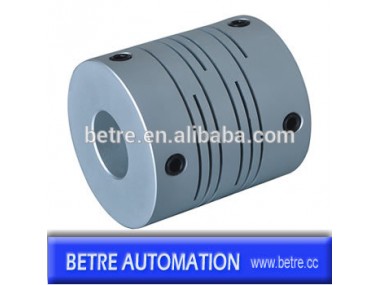

高品質のアルミ合金フレキシブルシャフトカップリング
Bc1- iseries
止めねじタイプ
カップリングトルクを計算する
を計算するときにモータの定格トルクと調整因子を選択します、 をカップリングトルクは、 次の式を使用して計算することができ。
t・ge;t1・回;k1・回;k2・回;k3
T1: k1定格トルクモーター: 動作負荷によってキャラクター係数
k2:によって営業時間係数を修正しました
K3: とブレーキングを開始することにより係数を修正しました
負荷k1キャラクター | |
定 | K1=1.0 |
小さな変動 | K1=1.2 |
媒体変動 | K1=1.7 |
大規模な変動 | K1=2.1 |
営業時間因子k2 | ||
Hrs/day | ・ル;2時間 | k2=0.70 |
・ル;4時間の | k2=0.85 | |
・ル;8時間の | k2=1.00 | |
・ル;16時間の | k2=1.18 | |
・ル;24時間 | k2=1.28 | |
スタートと周波数を制動k3係数 | ||
操作/hr | ・ル;10倍 | K3=1.0 |
・ル;30倍 | K3=1.1 | |
・ル;60倍 | K3=1.2 | |
・ル;120回 | K3=1.5 | |
・ル;回240 | K3=2.0 | |
主なカップリング添付ファイルの種類:
止めねじタイプ:止めねじの角度を持っている290・度;、 この低- コストタイプの機能、 ほとんどの従来のアタッチメント。 しかし、 止めねじのポイントは、 軸にダメージを与えることがあり、 5月除去が困難になる可能。
クランプタイプ:このタイプはシャフトにクランプされを締め付けることによりソケットヘッドキャップスクリュー。 アタッチメントと除去が容易で、 軸の損傷結果およびno。
