| 原産地: | 中国(本土) | 銘柄: | 勝者 | モデル番号: | WN203WA170170 | 旅行範囲: | 170mm | テーブルのサイズ: | 300 x 300mm | 積載量: | 60キログラム | 反復性: | 2 uM | 定位置正確さ: | 3 uM |
包装
| 包装: | カートン箱 |

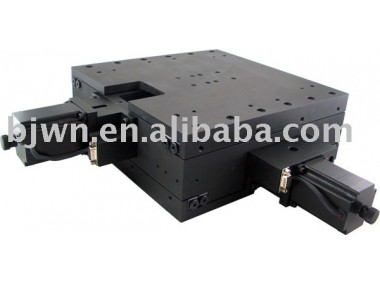

高負荷X、Yは線形段階、100mm (3.94 ")旅行を統合した RS232インターフェイスを使うと動きのコントローラーWNMP07シリーズcontrollered、 普遍的な土台はこの段階に度量衡学および点検適用のための優秀な選択をする X-Yからのxyz.にmulti-axisシステムの広い範囲を造るのを助けるようにさまざまな段階を結合しなさい 段階はより長い耐用年数のための球ねじの再循環によって運転した 交差させた軸受は高い積載量を要求する | ||
| 品目番号 | WN203WA170170 | |
| 構造 | 旅行範囲(X及びY) | 170mm (6.69 ") |
| プラットホーム | 300mmの× 300mm (11.81 " x 11.81 ") | |
| 軸受け構造 | 高く精密な球ねじ(導くことの4mm) | |
| 旅行ガイド | 交差させた軸受 | |
| 段階モーター(1.8°) | STP-57D3016 (ステップ角度の2段階及び1.8°のステップ・モータ) | |
| 材料-終わり | 黒陽極酸化されるアルミ合金- | |
| 最大負荷容量 | 60kg (110.23lbs) | |
| 重量 | 24kg (33.07lbs) | |
| 正確さ | 決断 | 20μm/Pluseの非MS運転者 1μm/Pluseの20MS運転者 |
| 最高の速度 | 40mm/sec | |
| 二方向の反復性 | 3μm | |
| 絶対軸線の正確さ | 5μm | |
| 直線性 | 5μm | |
| Parallelizationのある程度 | 15μm | |
| ピッチング | 50 " | |
| ヨーイング | 25 " | |
| バックラッシュ | 2μm | |
| - | OptinalのAccessaries | スケール火格子を付ける(- G)、サーボモーター(- D) |
| *Limitスイッチは存在しているある | ||
