| 適用: | 溶接に適し重要低合金structuressuitable用weldin | 動作電流: | ac、 dc | 原産地: | 中国(本土) | 溶接電流: | 60-90、 90-120、 120-150 | 銘柄: | ainingの溶接電極e7018 | モデル番号: | e7018 | 実用温度: | 通常 | 長さ: | 300、 350、 400、 450ミリメートル | 材料: | 炭素鋼 | 直径: | 2.5、 3.2、 4.0、 5.0ミリメートル | 製品名: | e7018溶接電極 | 色: | グレー、 青、 赤、 グリーン |
包装
| 包装: | サイズ: 2.5mm*300mm2.5kg/インナーボックス、 8ボックス/carton=20kgサイズ: 3.2mm*350mm5.0キロ/innerボックス、 4箱/carton=20kgサイズ: 4.0mm*400mm5.0キロ/innerボックス、 4箱/carton=20kg |
e7018溶接電極/溶接線材価格あたりキロ

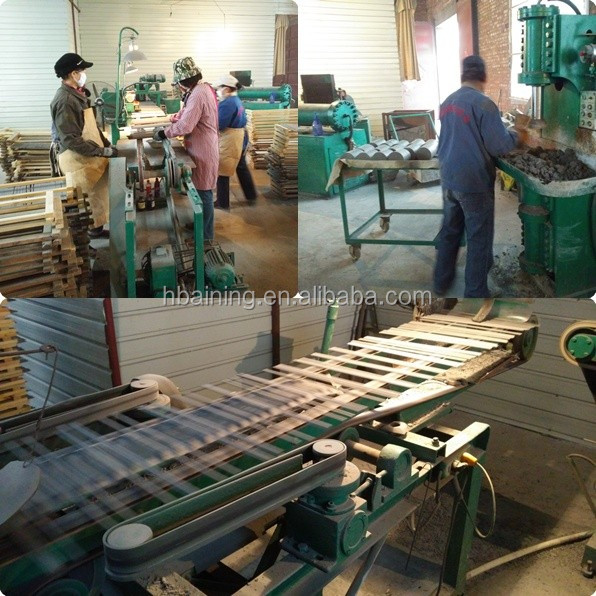

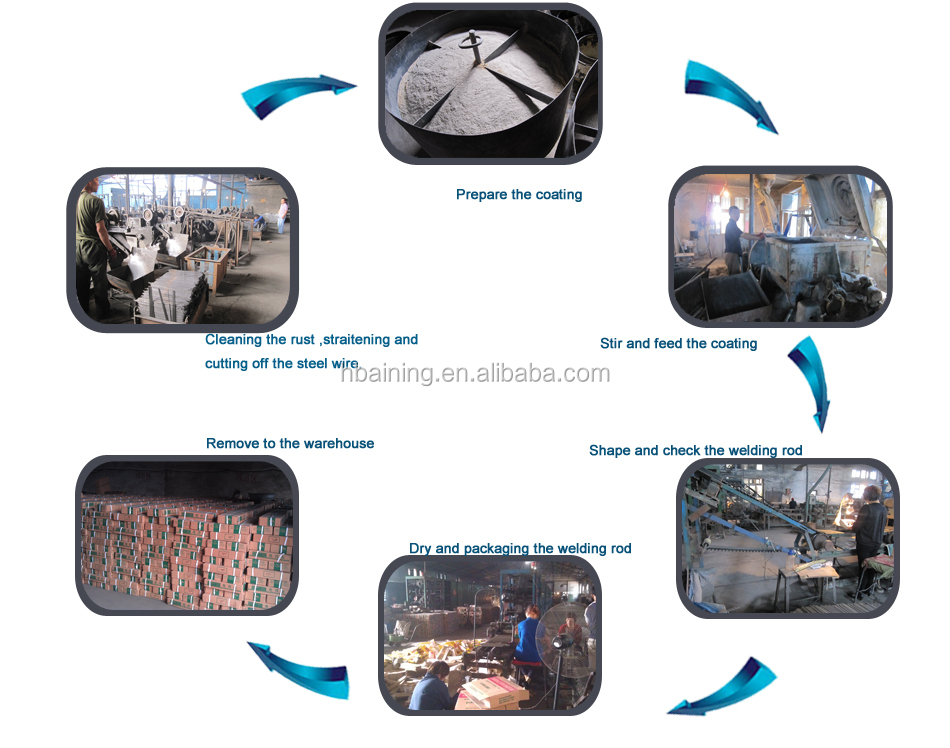

製品の説明
e7018溶接電極/溶接棒は優れた品質すべて位置溶接電極、 屋根付きで余分な低水素カリウムタイプ、 コーティング用溶接高引張鋼と低合金鋼。 その公称溶接効率は約110%起因する鉄粉は含まれる。 を溶接金属示す優れた低温靭性と高亀裂抵抗。 tiは広く重要なプロジェクトの船、 ボイラー、 高プレス容器、 橋、 高層ビル、 オフショア掘削プラットフォーム、 原子力発電所のect。 を溝のベースメタルクリア離れ不純物、 と電極なければならない焼きで温度に400度、 その後が開催1-2時間前に溶接、 2.5ミリメートルワンによって行われるべきである350度、 その後が開催1時間。
を通常のサイズ: 2.5*300ミリメートル、 3.2*350ミリメートル、 2.5*350ミリメートル、 5.0*450ミリメートル、 4.0*400ミリメートル、 5.0*400ミリメートル、 4.0*350ミリメートル、 5.0*450ミリメートル。
化学組成の堆積した金属( %):
| c | mn | si | s | p | cr | ni | mo | 12v |
標準 | ≤ 15 | ≤ 60 | ≤ 75 | ≤ 035 | ≤ 040 | ≤ 20 | ≤ 30 | ≤ 30 | ≤ 08 |
典型的な | 0.068 | 1.36 | 0.51 | 0.010 | 0.016 | 0.047 | 0.022 | 0.010 | 0.014 |
機械的特性の堆積した金属( %)
| 収量ポイントreh (mpa) | 引張強度rm (mpa) | 伸びは5 (%) | -20 & #8451; (j) | -29 & #8451; (j) | -46 & #8451; (j) |
標準 | ≥375 | 490-660 | ≥22 | ≥47 | ≥27 | ≥27 |
gypical | 440 | 540 | 30 | 170 | 150 | 130 |
包装&無料
通常1フィートコンテナは負荷1250カートン、 25 mt。 場合は無料ライン同意、 それにロードすること1350カートン、 27 mt。 ワンmtは約0.6 cbm、 1カートンは20キログラム。
を通常、パッケージには以下:
サイズ: 2.5ミリメートル* 300ミリメートル、
パッケージ: 2.5キログラム/インナーボックス、 8箱/カートン= 20キログラム、
サイズ: 3.2ミリメートル* 350ミリメートル、
パッケージ: 5.0キログラム/インナーボックス、 4箱/カートン= 20キログラム、
サイズ: 4.0ミリメートル* 400ミリメートル、
パッケージ: 5.0キログラム/インナーボックス、 4箱/カートン= 20キログラム。
インナーボックスは収縮包装段ボール箱。
また、 私たちはそれ上のパレットとしてクライアントの要求: 1MT/パレットまたは2 mt/パレット。
製品overviews
携帯ウェブサイト連絡詳細
