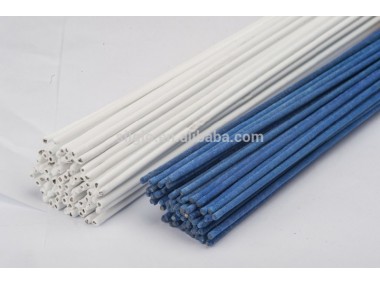

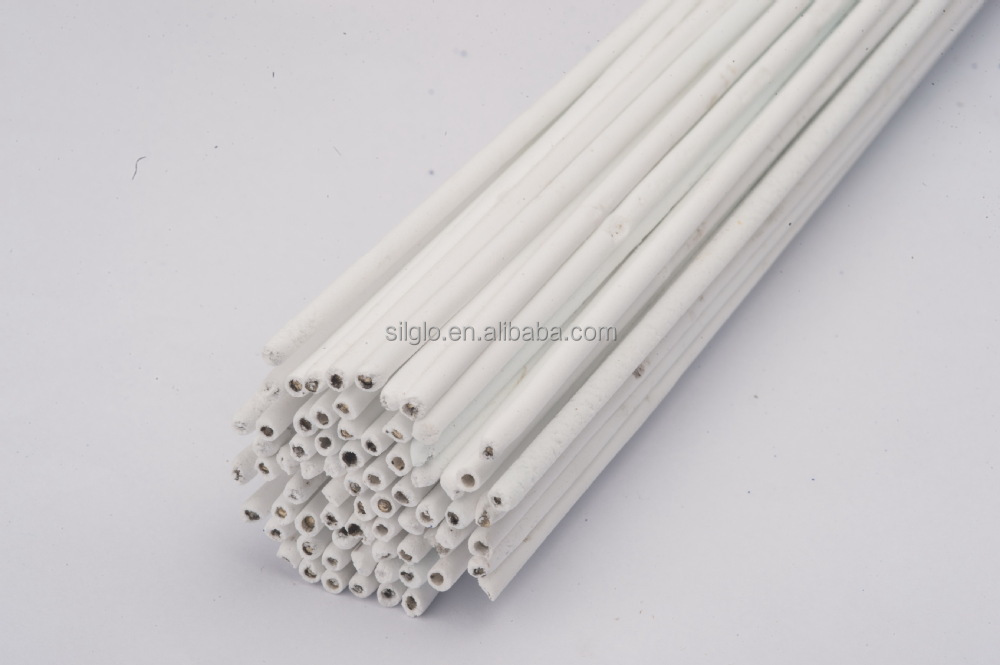

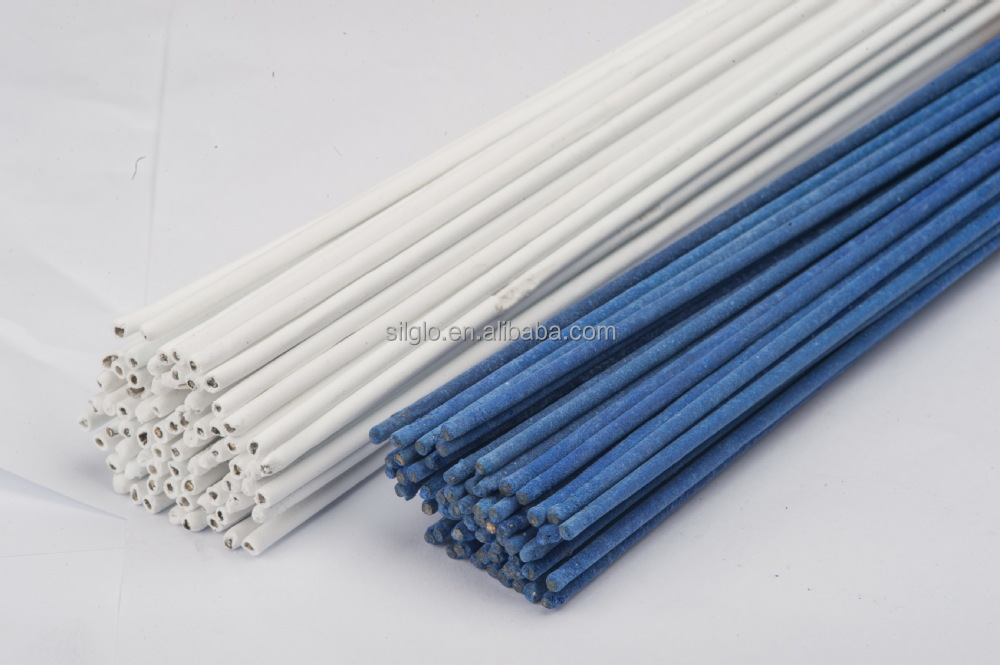

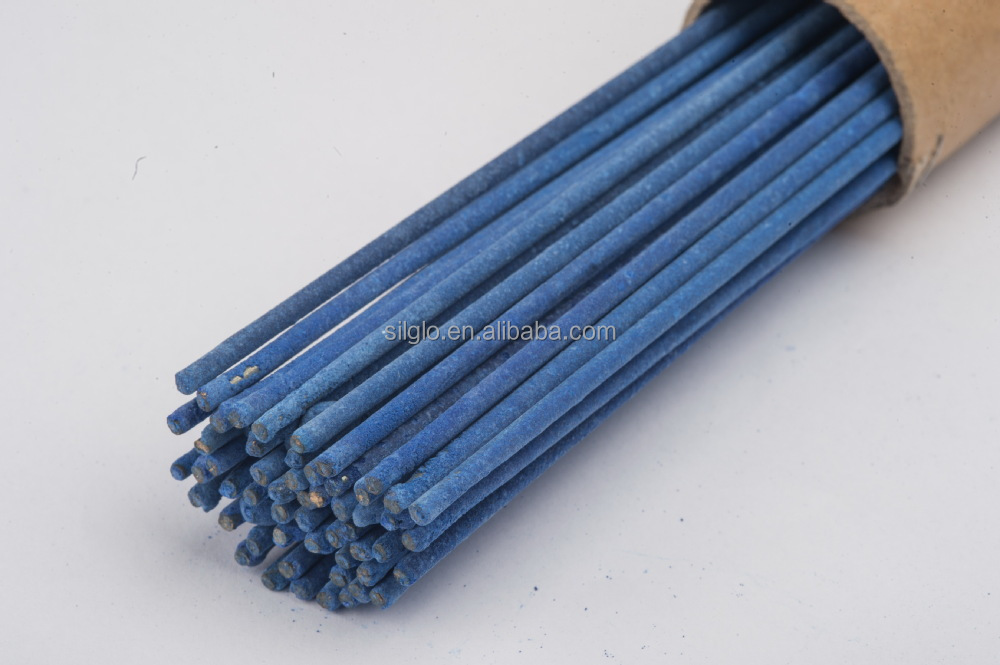

| 適用: | 銅の溶接ろう。 鋼。 と鋳鉄 | 原産地: | 中国(本土) | 銘柄: | グローバル | モデル番号: | hs221 | 実用温度: | 890-905 | 長さ: | 1000mmect | 材料: | 銅/銅合金 | 直径: | 2.0ミリメートル、 3.0mmの | 長さ: | 500mm | 重量: | 2kg | 色: | 多くの | 組成: | フラックスcu、 zn。 si | フラックス含有量: | 20 |

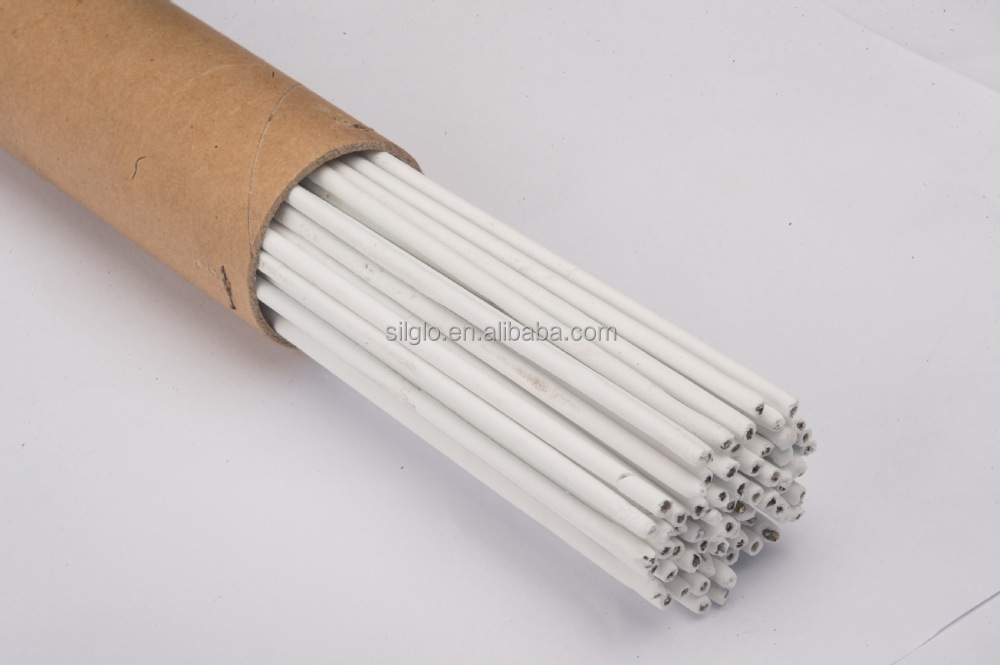

包装
| 包装: | に応じて必要な習慣"、 一般的なパッケージは5キロあたりのプラスチック、 カートンごと20キロと品質証明書同封の乾燥機。 |
銅- 亜鉛ろう付け合金は、 に適したガス- 火炎ろう、 高温ろう付け、 塩浴ディップろう付けの銅及び銅合金、 ニッケル、 鋳鉄と硬質合金。 ろう付けながらによって酸素アセチレン、 酸化された難と加熱することを軽減することができ素早く蒸発の亜鉛と気孔率に起因するガスを防ぐ上- oxidition。 する必要があり、 最適なジョイントギャップ0.025-0.1mm。 優れた縫い目のために必要であるフラックス。
製品番号 | 化学組成 | 融解範囲( 専修度; c) | アプリケーション | |||||||
cu | zn | sn | fe | ni | si | 他の | ソリダス | 液相線 | ||
hs221 | 60 | bal。 | 1 | — | — | 0.3 | — | 890 | 905 | 融点は約900・度; c。 ろう付け溶接の銅。 鋼、 と鋳鉄。 |
Rbcuzn- | 59 | bal。 | 0.6 | — | — | — | — | 875 | 885 | 融点はabout890・度; c。 ろう付け溶接の銅。 鋼、 と鋳鉄。 |
Rbcuzn- c | 58 | bal。 | 0.9 | 0.8 | — | 0.1 | — | 865 | 890 | 融点は約880・度; c。 ガス溶接と真鍮のカーボンアーク溶接、 また、 銅の溶接ろう、 鋼、 鋳鉄。 |
Rbcuzn- d | 48 | bal。 | — | — | 10 | 0.2 | — | 890 | 935 | 融点は約890・度; ℃と高い強度。 鋼の溶接ろう、 ニッケルや超硬合金、 |
Ercusn- | bal。 | — | 6 | — | — | — | P: 0.2 | 910 | 1040 | |
Rbcusn- c | bal。 | — | 8 | — | — | — | P: 0.2 | 882 | 1027 | 良好な耐摩耗性。 アルゴンアーク溶接の銅合金および鋼の表面化。 |
Rbcual- a1 | bal。 | — | — | — | — | — | アル: 7.5 | 1030 | 1040 | |
Rbcual- a2 | bal。 | — | — | — | — | — | アル: 9 | 1045 | 1055 | 良好な耐摩耗や腐食性の抵抗。 アルゴンアーク溶接の銅合金および鋼の表面化。 |
Rbcusi- | bal。 | — | — | — | — | 3 | Mn: 1 | 1018 | 1040 | 良好な機械的性質。 アルゴンアーク溶接、 銅合金の |
.jpg)
