| 適用: | 浮上の強い摩耗耐性に岩機械部品 | 動作電流: | 70-220A | 原産地: | 中国(本土) | 溶接電流: | 70-220A | 銘柄: | naidi | モデル番号: | d708 | 実用温度: | 標準温度 | 長さ: | 300〜400ミリメートル | 材料: | タングステン | 直径: | 3.2ミリメートル、4.0ミリメートル、5.0ミリメートル | 色: | ブラック-グレー | タイプ: | 低水素natrium | 標準: | gb規格 | 用途: | 浮上の強い摩耗耐性に岩機械部品 | oem: | を受け入れるoem | 認証: | iso9001 | サンプル: | サンプル手数料 | hrc: | > 70 |
包装
| 包装: | 5kgsあたりプラスチックボックス、4ピースの5kgsボックスに20kgsあたりカートンボックス。 |
EDW-A-15タングステンカーバイド硬化肉溶接棒d708
製品の説明
標準:
EDW-A-15
説明:
d708タングステンカーバイド硬化肉溶接棒遷移金属タングステンカーバイドの65%-85%、洗練された技術、簡単スラグ安定したアーク!いいえ予熱前溶接、後に溶接 熱。高硬度、高耐摩耗性、浸食と着用。良い溶接性。アンチ-岩砂粒子 摩耗、拡張機器ライフ4-8回。
applition:
使用のための浮上の強い摩耗耐性に岩機械部品、などコンクリートミキサーブレード、ブルドーザーとポンプブレード、浚渫機ブレード、高速砂混合箱機械設備、など。
製品技術データ
(a) 化学組成の堆積した金属(%)
要素 | c | mn | si | ワット |
標準 | 1.5-3.0 | ≤2.0 | ≤4.0 | 50-60 |
を堆積した金属 | 2.16 | 0.70 | 2.06 | 52.2 |
(b)浮上層硬度: hrc≥70
(c)参考電流(dc +)
直径(mm) | 3.2 | 4.0 | 5.0 |
電流(a) | 70-120 | 140-180 | 180-220 |
親切注:
1. before溶接、電極なければならない焼き下300-350 & #8451; 1時間。
2.浮上部分の炭素鋼用予熱温度上記300 & #8451;、浮上部分の低合金鋼用予熱温度の400-500 ° c、浮上部分のステンレス鋼用予熱温度の600-650 ° c。
3。低合金鋼とステンレス鋼の必要性にアニールで700 & #8451;後溶接。
包装&無料
包装
1。d708タングステンカーバイド硬化肉溶接棒

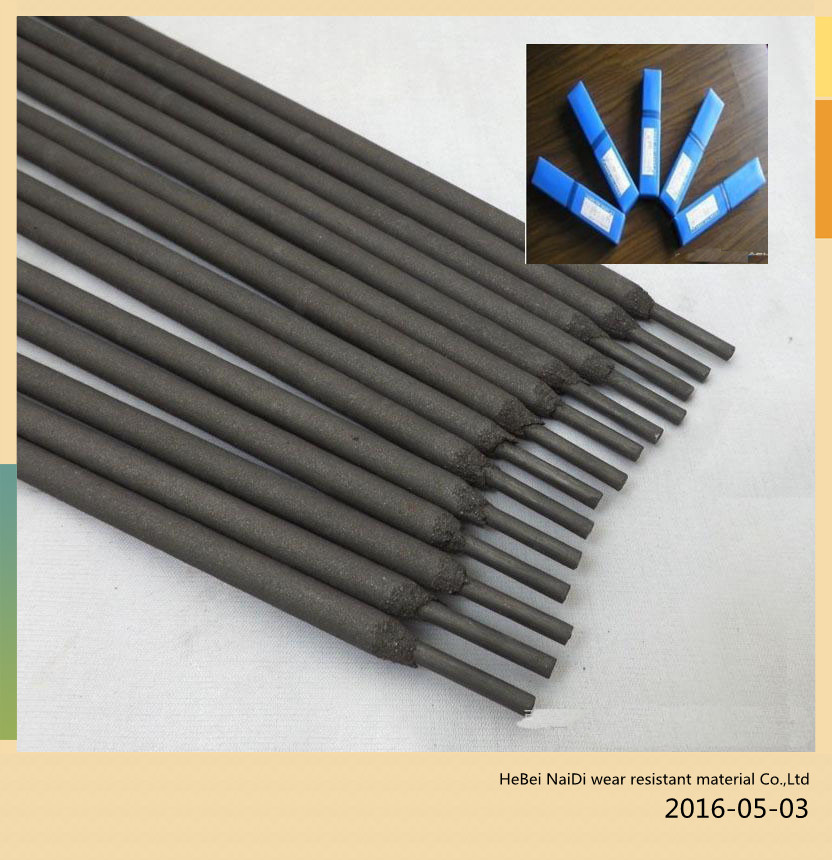

詳細な画像
2。ワイヤー直径径:2。5ミリメートルの5。0ミリメートル
3。包装の詳細: 5kgsあたりプラスチックボックス、 4個の 5キログラム ボックスに20キログラム あたりカートンボックス。
.jpg)
