| 原産地: | 中国(本土) | 銘柄: | フルズ業界 | 力: | 手動 | ポートサイズ: | Dn: 15- 300( mm) | 標準的なか標準外: | 標準 | 圧力: | 中型圧力 | 材料: | ステンレス | 構造: | 球 | 媒体の温度: | 正常な温度 | 媒体: | 水、 オイル、 ガス、 | 接続方法: | フランジ |
包装
| 包装: | パッキング: シュリンクラッパー- カートン- 合板ケース |

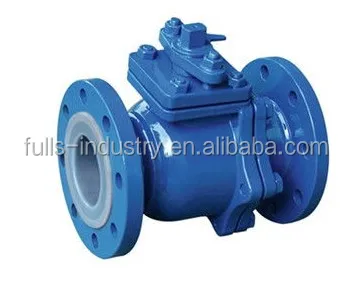

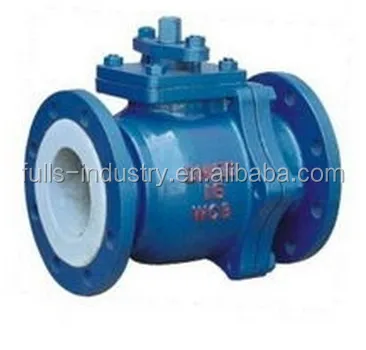

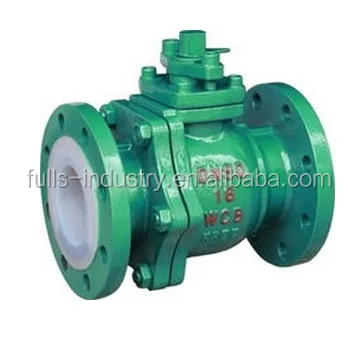

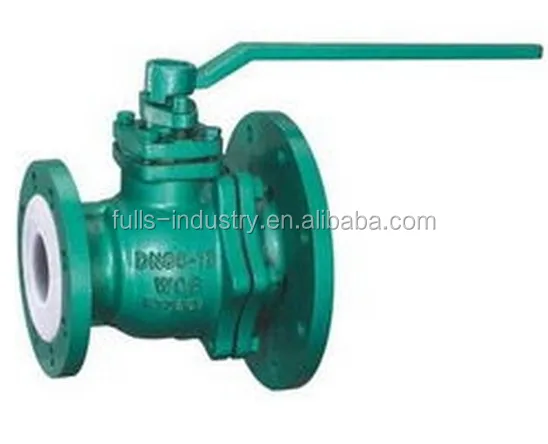

フランジ付き裏地フッ素ボールバルブ
| モデル | Q41F46- 10 | Q41F46- 16 | Q41F46- 10c | Q41F46- 16c | |
| 作業圧力( mpa) | 1.0 | 1.6 | 1.0 | 1.6 | |
| 該当する温度( ℃) | - 10〜150 | - 20〜150 | |||
| 適切な媒体 | 腐食媒体 | ||||
| 素材 | バルブboby | 鋳鉄裏地ptfe | 鋳鋼が並ぶptfe | ||
| 球 | 鋳鋼アウトソーシングptfe | ||||
| シールリング | 強化ポリテトラフッ素エチレン( ptfe) | ポリテトラフルオロエチレン | |||
| パディング | ポリテトラフルオロエチレン | ||||
をメインフォームとを接続サイズ
| PN1.6 (mpa)主に形状サイズとを接続サイズ( mm) | 参考値 | 重量 | ||||||||
| dn | l | d | d1 | d2 | f | b | z-Φd | h1 | を行う | キロ |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 |
| 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 | 130 |
| 250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 | 210 |
