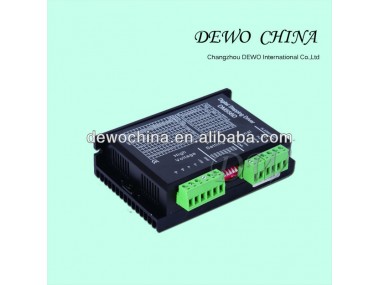

| 原産地: | 中国(本土) | 銘柄: | dewo | モデル番号: | dm556 | モータータイプ: | ステッピングモータドライバ | アプリケーション業界: | 医療ケア;テキスタイルmachiner; cnc工作機械 |
包装
| 包装: | 標準的な輸出パッキング;標準包装業界 |
アプリケーション
それで適用することがさまざまな小規模オートメーション機器や計測器、などラベリングマシン、切断機、梱包機、延伸機、彫刻機、cncマシンなど。それを常に良好に機能するときそれは使用で機器を必要とするため低振動、低ノイズ、高精度と高速。
ドライバ機能説明
ドライバ機能 | 取扱説明書 |
出力 電流 設定 | ユーザーがセットをドライバ出力電流によるsw3三スイッチ。 を設定の特定の出力電流、を参照してください指示のドライバパネル図。 |
マイクロステップの設定 | ユーザーがセットをドライバマイクロステップによってSW5-SW8四スイッチ。を設定の特定のマイクロステップ細分、を参照してください指示のドライバパネル図。 |
自動半分 電流機能 | ユーザーがセットをドライバ半流動機能によるSW4. "オフ"示し静止電流はセットに半分のダイナミック電流、それは言う、0.5秒後に停止のパルス、電流を低減する約半分自動的に。"上示して静止電流と動的電流は同じです。ユーザーがセットsw4に「オフ」、を低減するためにモータとドライバ加熱と信頼性を向上。 |
信号インタフェース | pul +とpul-は正と負側の制御パルス信号; dir +とdir-は正と負側の方向信号; ena +とena-は正と負側の有効信号。 |
モータインタフェース | を+とa-は接続するa相巻線のモータ。b +とb-は接続する別の相巻線のモータ。必要な場合に後方、一つの相巻線反転することができる。 |
電源インタフェース | これは、dc電源。推奨動作電圧は24VDC-50VDC、と消費電力よりも大きくなければ100ワット。 |
インジケータライト | 2つありますインジケータライト。電源インジケータはグリーン。ときはドライバ電源オン、をグリーンライトは常に点灯される。故障インジケータは赤、がある場合過電圧または過電流故障、をレッドライトは常に点灯;後はドライバ故障され、場合再電力はレッドライトがオフになり。 |

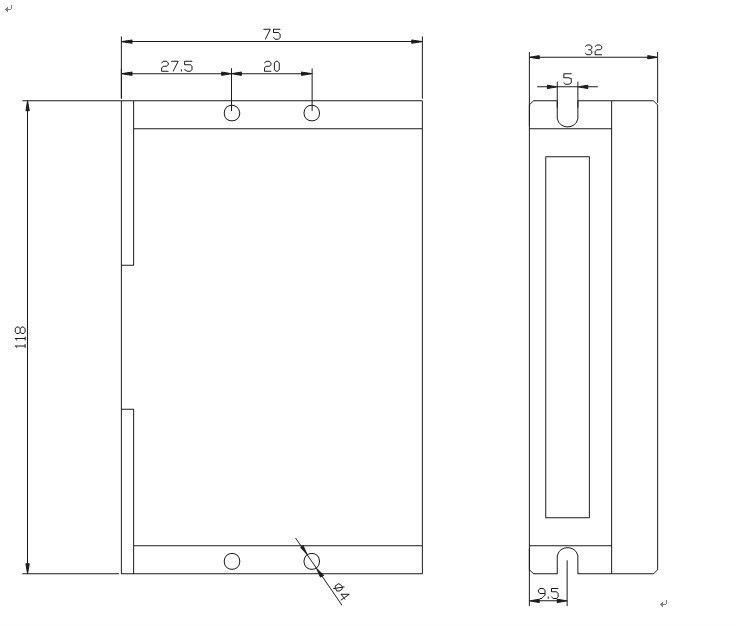

インストール 指示 | ドライバ寸法: 118×75×32ミリメートル、を参照してください寸法図。を残してください10センチスペース用熱放散。インストール時に、それに近くなければなり金属キャビネット用熱放散。 |
信号インタフェース詳細:
を内部インタフェース回路のドライバは孤立によって選ぶカプラ信号、rでは図は外部電流制限抵抗。を接続は差動。そして、それは優れた抗ジャミング性能。
