| 原産地: | 中国(本土) | 銘柄: | kt-フレックス | モデル番号: | MVT101 | タイプ: | 適用範囲が広い | 材料: | 鉄鋼 | 素材: | sus304、 sus316l | ex-マーク: | exd ii | i. d。: | 26.5ミリメートル | o. d。: | 37.5ミリメートル | 厚さ: | 0.3ミリメートル | 曲げ半径(ミリメートル): | 90 | 重量( kg/m): | 0.5 | 作動圧力: | 4.1Mpa | 品番: | MVT101 |
包装
| 包装: | カートンまたは木製ケース |

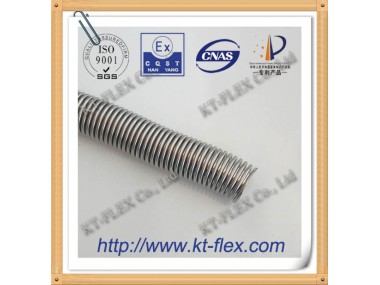

防爆構造の真空アニュラスステンレス鋼フレキシブルコンジット
製品の説明
材料: sus304、 sus316l
特徴:
- の軸方向のセクション波形がシングル- 波形
- 波形は、 連続円弧、、 下げるためには、 応力集中を、 を提供することができている長寿命
部分はありません。 | ボア | サイズ( mm) | 曲げ半径( mm) | 重量( kg/m) | 使用圧力 | 破壊圧力 | |||
mvt | (a) | 私。 d。 | o。 d。 | 厚さ | フィックス | iterate | コンジット | (mpa) | (mpa) |
mvt100 | 20 | 20.4 | 30.5 | 0.3 | 80 | 140 | 0.4 | 3.6 | 23.0 |
mvt101 | 25 | 26.5 | 37.5 | 0.3 | 90 | 170 | 0.5 | 4.1 | 23.0 |
mvt102 | 32 | 33.0 | 45.5 | 0.3 | 100 | 180 | 0.6 | 2.9 | 15.2 |
mvt103 | 40 | 40.5 | 55.5 | 0.4 | 120 | 220 | 1.1 | 2.9 | 13.7 |
mvt104 | 45 | 46.0 | 61.5 | 0.4 | 130 | 230 | 1.2 | 2.0 | 13.6 |
mvt105 | 50 | 54.5 | 72.5 | 0.4 | 140 | 240 | 1.6 | 1.6 | 10.5 |
mvt106 | 65 | 64.0 | 86.0 | 0.4 | 150 | 250 | 1.9 | 1.6 | 9.3 |
