原産地: | 中国(本土) | 銘柄: | saichuang | モデル番号: | pg、 m | サイズ: | 12.5-72mm | 保護レベル: | IP68 | 材料: | ナイロン | 認証: | ce、 ul、 rohs指令、 sgs | スレッド: | メトリック、 pg、 g( pf/bsf/ps)、 npt | 色: | 黒、 グレー、 他の色が要求されました |
包装
包装: | 標準エクスポートカートン |

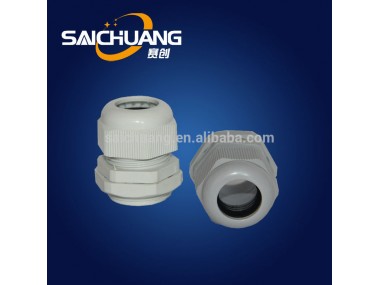

ナイロンプラスチック製のケーブルグランドpgシリーズ
ケーブルグランド の装置で接続するように設計のはずれの、 固定しますケーブル機器に。ケーブルグランドを提供し、 ひずみ- 救済と適切な手段で接続しタイプを特定するためていると説明のためにケーブルのそれは設計& mdash; 電気を作るための規定を含むへの接続装甲や三つ編みと鉛やアルミケーブルのシース、 もしあれば。 ケーブルグランドを使用することもできる封止するためのケーブルを通過する隔壁またはグランドプレート。
材料: ナイロンpa66ul認定品、 ニトリルゴム( nbr)。
Thead要素仕様: メトリック、 pg、 g、 npt。
作業温度:- 40・度; ℃〜100・度; cinstatic瞬間的な状態に耐熱性を120・度; c、- 20・度; ℃〜80・度; 動的状態でc、 瞬時に耐熱性を100・度; c。
モデル | ケーブル範囲( mm) | ねじ径 Ag( mm) | 糸の長さ Gl( mm) | スパナ直径 (mm) |
pg7 | 3・マイナス; 6.5 | 12.5 | 8 | 16 |
pg9 | 4・マイナス; 8 | 15.2 | 8 | 19 |
pg11 | 5・マイナス; 10 | 18.6 | 8 | 22 |
Pg13.5 | 6・マイナス; 12 | 20.4 | 10 | 24 |
pg16 | 10・マイナス; 14 | 22.5 | 10 | 27 |
pg19 | 12・マイナス; 16 | 24 | 10 | 27 |
pg21 | 13・マイナス; 18 | 28.3 | 10 | 33 |
pg25 | 16・マイナス; 21 | 30 | 11 | 35 |
pg29 | 18・マイナス; 25 | 37 | 12 | 42 |
pg36 | 22・マイナス; 32 | 47 | 14 | 52 |
pg42 | 32・マイナス; 38 | 54 | 14 | 60 |
pg48 | 37・マイナス; 44 | 59.3 | 15 | 64 |
pg63 | 42・マイナス; 50 | 71 | 28 | 77 |
モデル | Pcs/ctn | N。 w。/ctn (キログラム) | G。 w。/ctn (キログラム) | ctnのサイズ |
pg7 | 5000 | 22 | 23 | 48x4031 |
pg9 | 3600 | 23 | 24 | 44x38x36 |
pg11 | 2500 | 21 | 22 | 48x4031 |
Pg13.5 | 2000 | 21 | 22 | 48x4031 |
pg16 | 1000 | 14 | 15 | 43x34x30 |
pg19 | 1600 | 22 | 23 | 51.5x37x34 |
pg21 | 1000 | 20 | 21 | 48x38x37 |
pg25 | 800 | 20 | 21 | 51.5x37x34 |
pg29 | 500 | 20 | 21 | 48x38x37 |
pg36 | 250 | 17 | 18 | 51.537x34 |
pg42 | 200 | 17 | 18 | 51x35x30 |
pg48 | 200 | 19 | 20 | 51.5x37x34 |
pg63 | 100 | 19 | 20 | 48x38x37 |
