| 原産地: | 中国(本土) | 銘柄: | hrlmeewoemodm | モデル番号: | ngd | タイプ: | 適用範囲が広い | 材料: | 鉄鋼 | exマーク: | iicgbexd、 dipa20 | 保護等級: | ip65 | 用法: | ゾーン1,ゾーン2 | 内部のフレキシブルパイプ: | stailness鋼 | 外部ブレード: | ステンレス鋼のプラスチック、 pvc | ユニオン: | ステンレス鋼や炭素鋼 | ユニオンタイプ各端: | オス- オス、 メス- メス、 オス- メス | スレッドタイプ: | メトリック、 g、 npt | オプションの長さ: | 500mm、 700ミリメートル、 千ミリメートルまたはとして注文要求ごとに | 基準: | Gb3836、 gb12476、 jb/t9600、 iec60079iec61241 |
包装
| 包装: | 標準的な輸出パッキング |

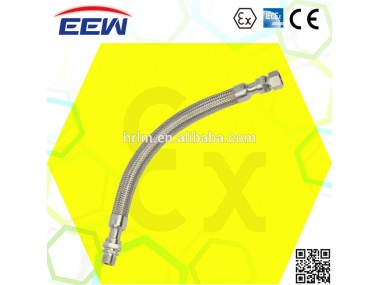

Ngd爆フレキシブルコンジットシリーズ( diiディップ)
- アプリケーション
のために設計されてい
爆発性雰囲気ゾーン1,ゾーン2
ダストゾーン20可燃性、 21ゾーン、 ゾーン22
iiaのために設計されたグループ、 iib、 iic
石油開発のために設計されてい、 製油所、 化学薬品、 テキスタイル、 絵画、 軍や軍事施設など。 サイト
爆発性雰囲気で。
防爆エリアで、 どこに高可撓性部材は導管システムで必要とされる困難な両端を達成するために、 またはを可能にするために、 接続された機器の動きや振動またはユニット
- 特徴
構造 | 内部のフレキシブルパイプ、 外部シースまたは外部ブレード、 ユニオン |
材料 |
|
内部のフレキシブルパイプ | ステンレス鋼 |
外部シースまたは外部ブレード | プラスチック、 ステンレス鋼 |
ユニオン | ステンレス鋼 |
オプションの長さ | 500mm、 700ミリメートル、 千ミリメートル |
ユニオンスレッド | m、 g、 npt。 |
ユニオンタイプ各端 | オス- オス、 オス- メス、 メス- メス |
- 基準
Gb3836.1,gb3836.2,gb12476.1,jb/9600t、 iec60079-0,iec60079-1,iec61241-1-1
- 選定表
モデル | 公称径。 のパイプ( mm) | スレッド 仕様 | maxの。 ケーブル径。( mm) | 曲がったミニ 半径( mm) | exマーク | ip |
Ngd- 15*l | 15 | G1/2" | 10 | 80 |
gbexdiic、 ディップa20
| ip65 |
Ngd- 20*l | 20 | G3/4" | 14 | 110 | ||
Ngd- 25*l | 25 | 『g1 | 18 | 145 | ||
Ngd- 32*l | 32 | G11/【4 | 25 | 180 | ||
Ngd- 40*l | 40 | G11/2" | 28 | 210 | ||
Ngd- 50*l | 50 | 『g2 | 34 | 250 | ||
Ngd- 70*l | 70 | G21/2" | 45 | 350 | ||
Ngd- 80*l | 80 | 『g3 | 55 | 400 | ||
Ngd- 100*l | 100 | 『g4 | 75 | 500 |

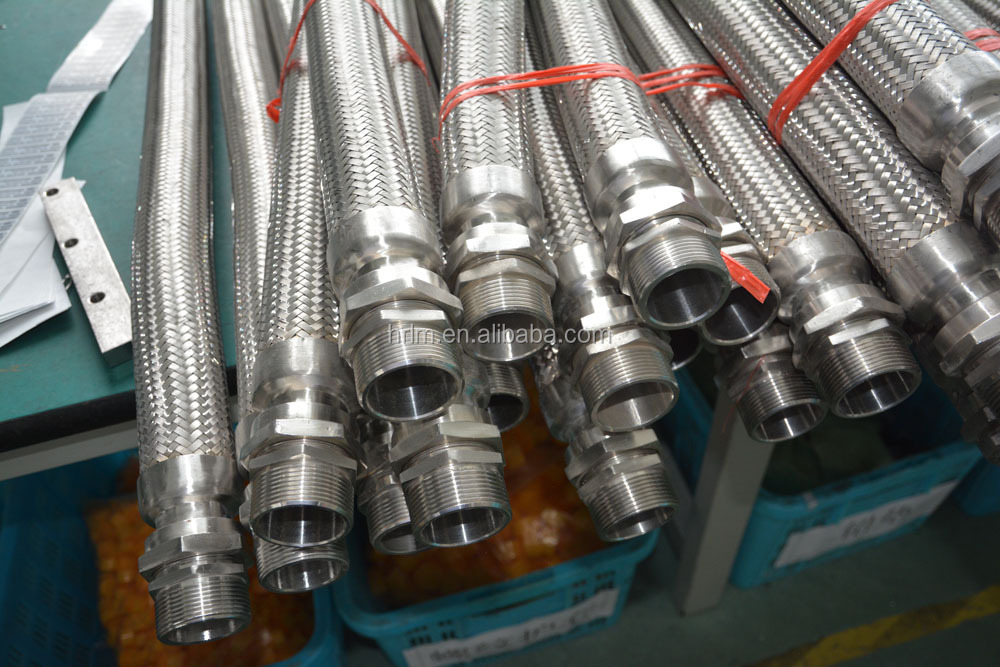

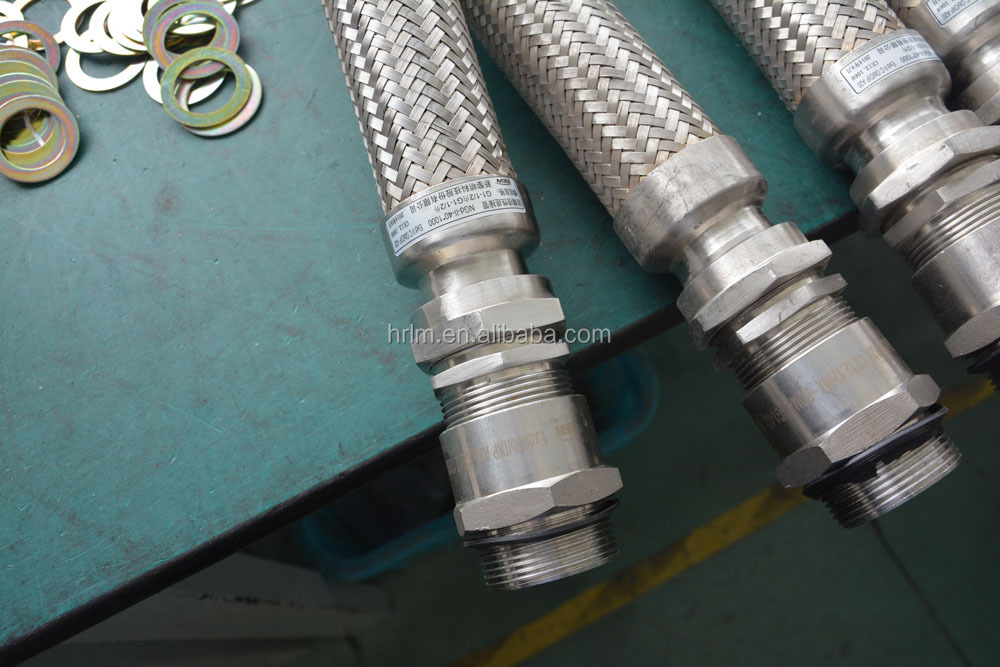

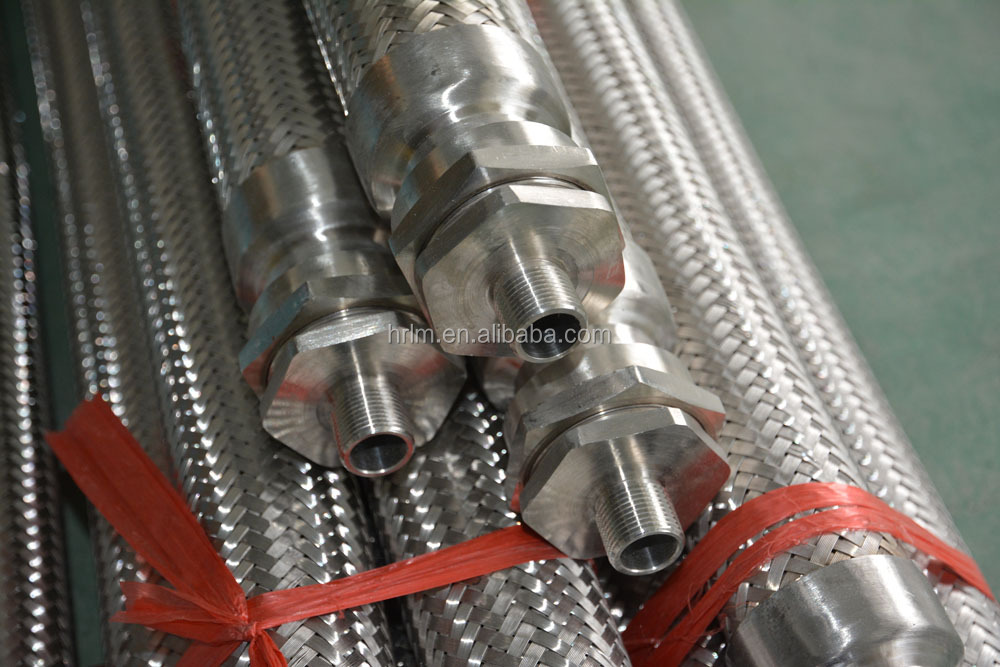

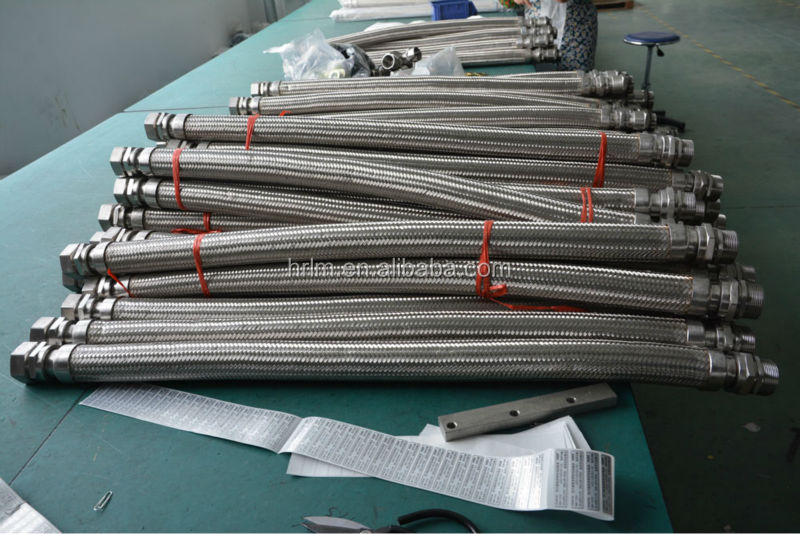

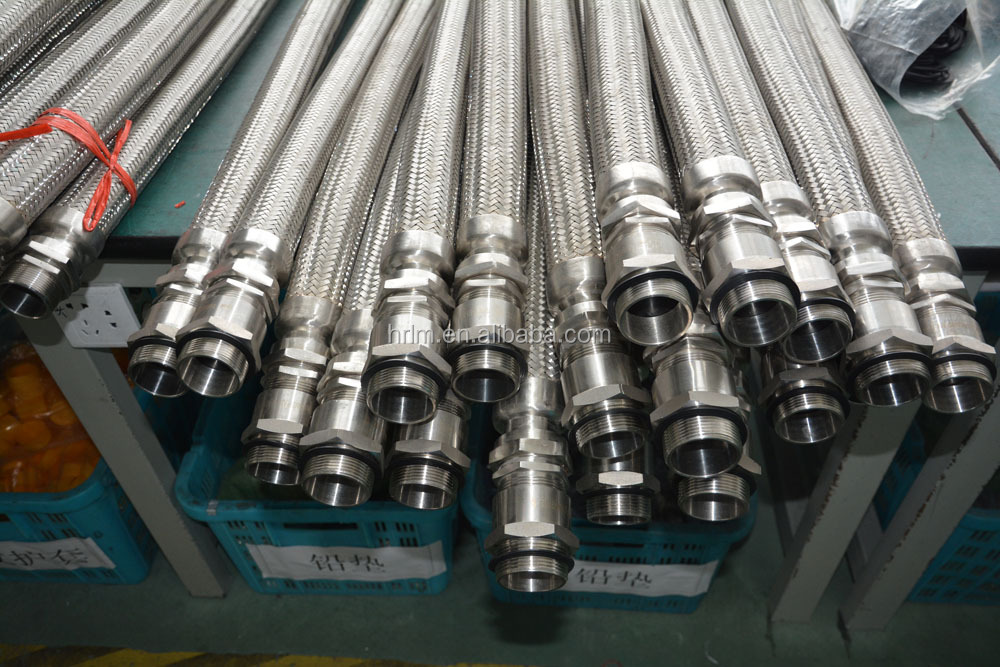

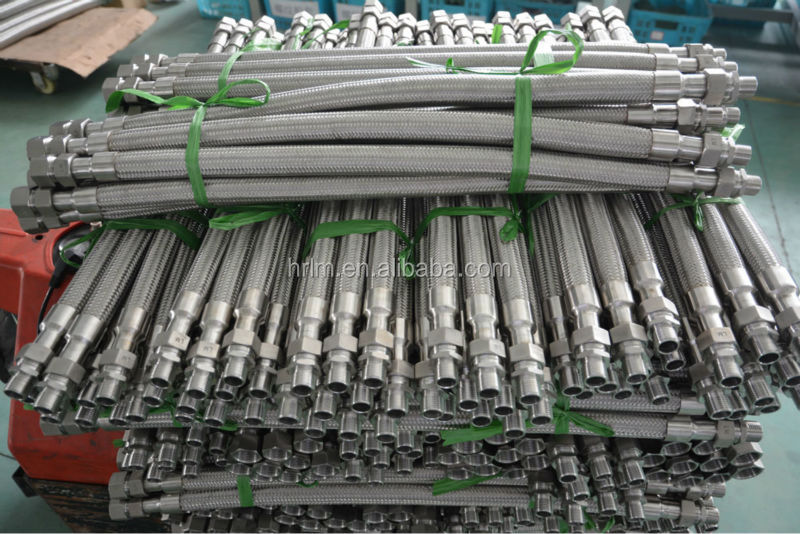

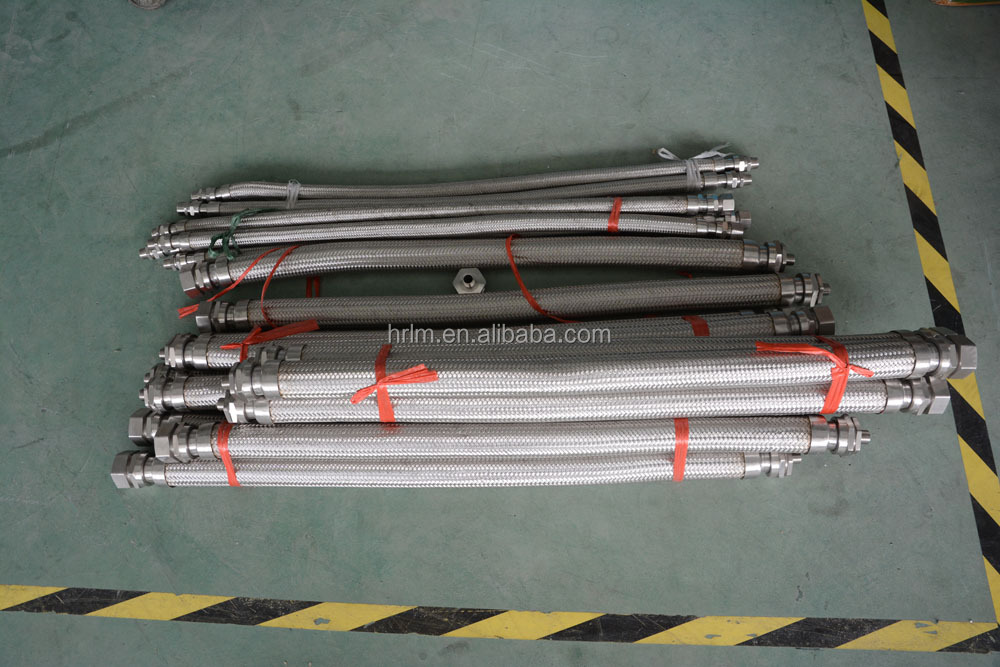

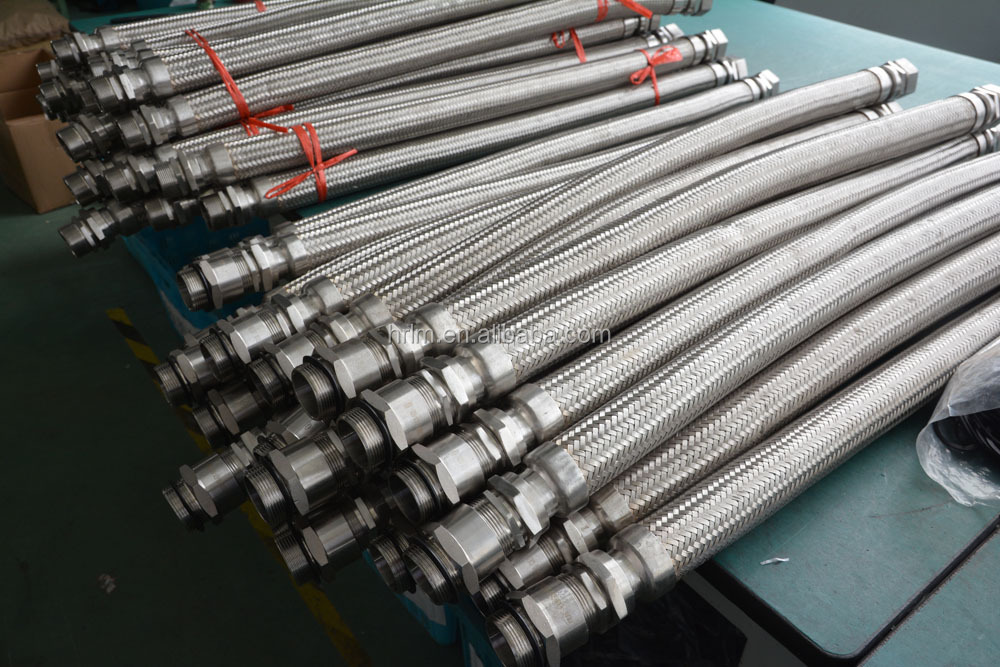

- 写真製造
