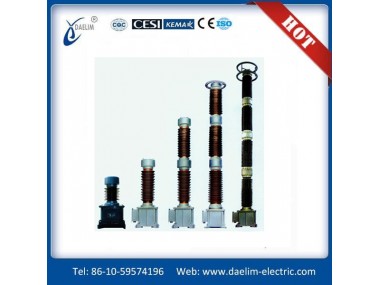

Tyd-35/66/110/220kvの高コンデンサ電圧トランス

概要

 それは、 屋外、 単相とオイルコンデンサ電圧トランス、 計量するために使用されている35~220kvおよびリレー保護の、 50hzシステム。 そのコンデンサ分圧器としても使用されるカップリングコンデンサで搬送波電力ライン単位結合装置で。

構造特徴

1. で構成されていコンデンサ分圧器及び電磁ユニット
2. コンデンサ分圧器は、 で構成作って一つまたは複数のシリーズへのカップリングコンデンサ
3. h。 v。 端末は、 コンデンサ分圧器の上部に。 中、 低電圧端子はで電磁ユニットから導くための最低hに磁気。 v。 コンデンサシャーシ
4. 中立変圧器、 補償リアクトルとダンパータンクに充填されている、 それがアップelectormagneticユニットを作り。 変圧器油はタンクに充填し、 密封。 油の量や内圧により調整されて空気タンクの上部に。 中立変圧器一次側コイル缶と定期的なコイル電圧誤差。 定期的な定期的な補償リアクトルの誤差相コイル缶、 二次巻線配線端子箱から出てくるフロントのタンク

サービス条件

1. 最大。 温度: +45・度; c
2. 分。 温度:- 40・度; c
3. 高度: 千メートル以上ではありません( 技術condictionsを通してconsulationときに高度が千メートル以上)
4. 環境汚染クラス: ii、 iii、 ivarea(if汚染があり特別な条件契約旨をお知らせください。
5. 耐震強度の栄養強化: 9度
6. 風速: 超えない35m/s
7. 設置場所: 屋内または屋外で

システム定格周波数( hz)

50hz

50hz

50hz

50hz

定格一次電圧( kv)

35/・radic; 3

66/・radic; 3

110/・radic; 3

220/・radic; 3

定格二次電圧( kv)

0.1/・radic; 3

0.1/・radic; 3

0.1/・radic; 3

0.1/・radic; 3

巻線残留電圧( kv)

0.1/3

0.1/3

0.1

0.1

効果的に接地されたニュートラル( はい/no)

なし

なし

はい

はい

タイプ

最高電圧機器用( kv)

絶縁レベル

(kv)

定格負担

(va)

全重量( kg)

電源周波数

照明インパルス

測定機巻き線0.2

保護巻線を測定または0.5( 3p)

残留3p巻線

Tyd35/・radic; 3-0.01h

40.5

80( 95)

185( 200)

/

100

100

500

Tyd35/・radic; 3-0.02h

50

50

100

510

Tyd66/・radic; 3-0.01h

72.5

140( 160)

325( 350)

/

150

100

610

Tyd66/・radic; 3-0.02h

150

150

100

650

Tyd110/・radic; 3-0.01h

126

200( 230)

480( 550)

/

150

100

610

Tyd110/・radic; 3-0.02h

100

100

100

650

Tyd220/・radic; 3-0.01h

252

395( 460)

950( 1050)

/

150

100

840

Tyd220/・radic; 3-0.02h

100

100

100

940
