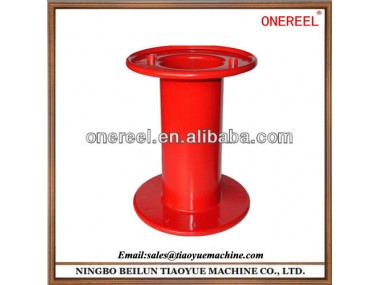

| 原産地: | 中国(本土) | 銘柄: | onereel | モデル番号: | Pnd285-800 | 色: | 赤 | 材料: | 鋼 | サイズ: | フランジサイズ: 285-800 |
包装
| 包装: | 産業の部品 |
Gb4004-83に従ったもので、 jb/t7600.3- 94dln46395と基準
顧客の参考のために技術的なパラメータ
| シリアル番号 | 仕様モデル | 横板径d1 | 長径d2 | 穴径d4アクスル | キャリングd5穴径 | eの中心間距離とキャリング穴車軸穴 | 外部l1幅 | 内部幅l2 | 備考 |
| 1 | 285 | 285 | 130 165 | 127 | 18 | 180 | 260 | 240 | 薄いシャフトを拡張 |
| 2 | 300 | 300 | 130 165 | 127 | 18 | 180 | 270 | 250 | 薄いシャフトを拡張 |
| 3 | 335 | 335 | 165 217 | 127 | 18 | 180 | 270 | 250 | 薄いシャフトを拡張 |
| 4 | 400 | 400 | 217 270 | 125 127 | 18 | 100 | 270 | 250 | 真ん中を拡張シャフト |
| 5 | 500 | 500 | 217 270 | 125 127 | 22 | 130 | 320 | 300 | 真ん中を拡張シャフト |
| 6 | 630 | 630 | 350 420 | 125 127 | 28 | 200 | 430 | 400 | ツイストシャフトを拡張 |
| 7 | 300 | 300 | 130 165 | 56 | 8 | 100 | 290 | 270 | ツイストシャフトを拡張 |
| 8 | 335 | 335 | 130 165 | 56 | 8 | 100 | 290 | 270 | ツイストシャフトを拡張 |
| 9 | 400 | 400 | 165 217 | 70 | 16 | 170 | 270 | 250 | シャフトを拡張 |
| 10 | 500 | 500 | 217 270 | 80 | 16 | 100 | 320 | 300 | シャフトを拡張 |
| 11 | 560 | 560 | 270 295 | 80 | 18 | 120 | 355 | 329 | シャフトを拡張 |
| 12 | 610 | 610 | 270 320 | 80 | 22 | 170 | 360 | 336 | シャフトを拡張 |
| 13 | 630 | 630 | 355 450 | 125 127 | 28 | 200 | 360 | 336 | シャフトを拡張 |
| 14 | 710 | 710 | 400 500 | 125 127 | 28 | 100 | 530 | 450 | シャフトを拡張 |
| 15 | 800 | 800 | 450 560 | 125 127 | 28 | 100 | 600 | 500 | シャフトを拡張 |
我々はまた、 生産しスプール準拠しお客様の図面やサンプル
