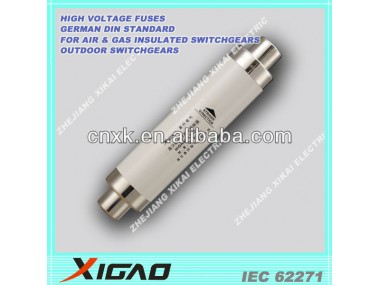

高電圧ヒューズ
ドイツdin規格
空気用・ガス絶縁変電所
屋内と屋外開閉装置


設計と建設
Hvxikaiヒューズ- 関係は並列接続された純粋な銀ヒューズ- 要素。 設計と生産の方法の
の狭い公差を保証し、 要素時間- currentcharacteristics。

ヒューズ素子はセラミックに巻かれに取り付けられていサポートと銀メッキされた接続キャップの手段によってスポット- 溶接。 接続をキャップ内嵌されて銀メッキ銅スポット溶接によりエンドキャップ。 銅自体はエンドキャッププレス- に外嵌ある管艶をかけられた磁器の内側と外側。 さらにエンドキャップは機械的に固定された、 磁器に封止されたチューブとさらに耐久性のある弾性シーリング培地。 この封止方法が証明されてきた数十年にわたって肯定の現場経験と気密性を確保し湿度の侵入に対する。


ストライカーピン
Hvxikaiヒューズ- リンクは利用できるストライカーで、 力のピン:
nとn12080。
ピンの両方の特性に対応していストライカーiec60282-1,vde0670パート4energycategoryとからなっている「 媒体"。


ストライカーをピン方式で接続されている高抵抗を用い平行導体。 メインヒューズ素子を溶かしたあとストライカーをピンを示すでしょう操作とオープンヒューズの状態、 負荷ブレークスイッチまたは遠隔指示用のマイクロスイッチを作動させる。


温度ヒューズストライカー制限機能のピン
Hvxikaiヒューズ- リンク160まで含めると、 ピンのストライカーと80n装備されていると、 統合された
標準として温度リミッタ。 温度リミッタは、 内部に装着されてストライカーピンシステム。 したがって、 ストライカーxikaiピンシステムは次のような機能:
--- の熱保護の隣接する機器、 特にsf6絶縁開閉装置
--- 制限で障害が発生した地域、 現在の過負荷
--- 改良のための特性スイッチ- ヒューズの組み合わせ60420応じてiec
統合された高温温度リミッタを避けることができ許容できない何らかの理由で彼らに関係なく
で生成されガス- 絶縁開閉装置または狭い開閉装置エンクロージャ。 の手段により溶融アクチベーター
内部の温度ヒューズリンクに限定されている以下約エンクロージャ。 100・度; c。 特にこのデザインと見なし
現在の供給の連続性のためのエンドユーザーのためにできるだけ長く。 システムは反応するような方法で、 その短い
時間オーバーロードを引き起こしませんが中断されますヒューズ回路不必要に。 値は認められない場合にのみ
ヒューズがオープンexceedes経由でスイッチをストライカーをピン。

プラスチック上にヒューズより高い温度でエンクロージャーsf6- 絶縁開閉装置によって発生する可能:
--- の選定ヒューズ定格変圧器保護用の低すぎる
--- ヒューズは故障電流が搭載されて最小値を下回る動作電流
--- 劣化によって引き起こされるヒューズリンクの過渡故障電流( e。 g。 落雷)
--- 変圧器障害電流( e。 g。 巻線短い- 電流)
--- の過負荷電流ヒューズでロードされたときで説明したようにiec420デューティ3テスト
--- 追加気温が上昇なぜなら貧しいクリップフィッヒューズ- リンク　統合された温度リミッタは標準と互換性がありヒューズリンク。 コーディネーションスケジュールすべて使用することができ。
私達の温度リミッター上で詳細な情報、 デザイン、 建設、 当社のウェブサイトから入手することができ。

2014-2-21
