製品名

パッチパネル

項目はありません

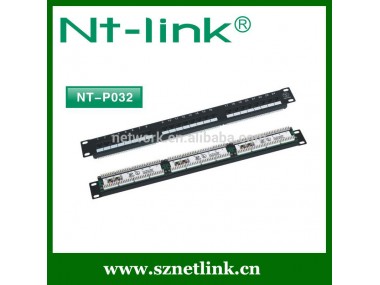

Nt-p032

カテゴリ

Rj45、 cat5e cat6 8p8c

ポート

・2448ポート

連絡

Pcul94v-0,0.45ミリメートル( 0.018") 直径とリン青銅3う」/0.0762umから50u」/1.27um接触面積に金メッキ

色

黒

終端

110、 クローネ、 dual idc

製品サイズ

19インチ、 ・2u1u

idc

Pcul94v-0,22- 26awg単線を受け入れる

標準

Iso/11801iecとeia/tia-568bstandards

moq

200個

価格

fobシンセン

パッキング

1pcs/ボックス、 20pcs/カートン、 カートンのサイズ:  52x 26×49センチメートル

支払条件

T/t・ウェスタンユニオン( 30％本番前に保証金、 70％前に出荷)

説明

を構築する際に、構造化配線システムパッチパネルは、 電気通信のキャビネットラックで使用されているとケーブルマウントに提供するために高- 品質の転流。 独立したパッチパネルポートは、 行ごとに指定され。、パッチパネルは、 ブロックのジャックの、 の数に一致しているポートのそれ。 e。 g。、 の木片を24ジャックは、 24- ポートパネル。

数値マーキングがにあるポートに置くの前面パネル。 背面に、 パネルの色と数値のマーキング連絡先が含まれてい。 追加のマーキングのための領域があり。

パッチパネルポートの数に違いがあり、 カテゴリおよび実装技術。

ポートの数によって、 12-、 24- と48- ポートパッチパネルは、 最も広く普及。

規格によって、 カテゴリ5eと6パッチパネルは、 主に使用される。

主転流の平均はパッチコード( セクションケーブルのために、 通常は最大〜5メートル長く、 のして適切なカテゴリプラグ付き- タイプでの接続を端部)。 それらが使用されるポートを接続するためのパッチパネル、 アクティブな装置、 ソケット動きを場所( pc、 プリンタ、 電話機、 等)。

ケーブルが敷設された各ポートへを使用しており、 特別なツールがマウント( 接続される) ではidcモジュール( idcが圧接接続)。 があり、 次の種類のidcのモジュール: のタイプ110、 クローネ、 デュアルidc( ユニバーサル)。 モジュールのタイプに応じて様々なツールは、 ケーブルマウントに使用される。 idcは、 普遍的なデュアルモジュールと両方を使用することを認めている110種類のツールとケーブル取付用のクローネタイプのツール。

パネルに搭載することができる壁にと19" 電気通信のキャビネット、 ラックやフレーム。 パネルのいくつかの種類に基づいて生産されて標準10"。

パネル壁に取り付けられているかもしれません、 支持体上に( と背面取り付け) とフロントマウント付き。

にサポートのパネルを支持は脱いからサポートをマウントするときにケーブル、 そしてそれらは戻ってロックされ。 加えて、 彼らに搭載することができる19" フレームタイプ66の十字架のために起因、 支持体のと同じタイプに使用される。

フロントマウント付きパネルは、 壁に直接は固定。 彼らはよりコンパクトで、 取り付けてもよいボックスに直接。 の大きさは24- ポートパネルはフロントマウント付き19"、 ラックでの使用を可能にする。

壁- マウントされているフロントマウント付きパッチパネル

ポートの種類に応じてそこに、 電話やコンピュータのパッチパネル。 電話ポートタイプのパネルはrj-12( 6p4c、 6p6c) の転流のために使用されていると電話回線。 転流を作るために単純な電話局との、 電話パッチパネルはいくつかのポートを備えていタイプ電話会社( 25ペア)。

コンピュータパッチパネルを持っているrj45(数8p8c) ポートおり、 ほとんどの場合、 コンピュータのネットワークで使用され。 要件に応じてデータへの送電線を備えたパッチパネルコンピュータのネットワークでrj-45ポートからかもしれないがカテゴリ5eとカテゴリ6.はシールドされたポートを備えたパッチパネルを有する構造化ケーブルシステムで使用され、 シールドの通信回路。

モジュールパネルは、 パッチパネルのセパレートタイプ。 これらはを持つパネルのモジュールのセル、 特殊な形式。 両方モジュールとしてrj12とrj45使用されるかもしれませんとbnc光ケーブルのためにも、 モジュールパネル許可証を作成するためにほぼすべてのポート設定のために必要なタスクを解決する。 形式アンプモジュールタイプキーストーンジャックの一つは、 最も普及。
