製品名

パッチ パネル

アイテム no

NT-P025

カテゴリ

cat5e

ポート

48 ポート

接触

pc ul94v-0 、 0.45 ミリメートル (0.018 ")直径りん青銅で 3 u"/0.0762um に 50 u "/ 1.27um金メッキ接触面積に

色

黒

終端

110 idc

製品サイズ

19 インチ 、 1u & 2u

idc

pc ul94v-0 、 を受け入れる 22-26 awg ソリッドワイヤ

標準

iso/iec 11801 と eia/TIA-568Bstandards

moq

200 ピース

価格

fob シンセン

パッキング

1 ピース/箱、 20 ピース/カートン 、 カートン の サイズ: 52 × 26 × 49 センチ

支払の言葉

t/t & ウェスタンユニオン (30%預金前生産、 70%出荷前)

説明

を構築する際構造化配線システム、 パッチ パネル は使用で ラック と通信キャビネット用ケーブル取り付け で注文を提供する高品質整流。 を個別の パッチ パネル ポート は指定さ れ た各ライン 。 をパッチ パネルは 、 ブロック の ジャック 、 を数に対応する こと の ポート 。 e. g 。 、 を ブロック の 24 ジャック は ポート パネル 。

数値マーキング を は置く に ポート で は フロント の パネル 。 背面の パネル接点が含ま れ て い色と数値マーキング を 。 あり領域追加の マーキング 。

パッチ パネルが異なる数の ポート 、 カテゴリ と取付技術。

を による番号の ポート 、 12-、 24-と 48-port パッチ パネル は最も広く スプレッド 。

を による基準、 カテゴリ 5e と 6 パッチ パネル は 、主に使用。

を メイン整流平均は パッチコード (a セクション の ケーブル 、 通常、最大5 メートル長い 、 の適切な カテゴリ で プラグ型接続で終了) 。 彼ら は使用する接続パッチ パネル ポート 、 アクティブ機器、 ソケット で作業場所( pc 、 電話、 プリンタ 、 など) 。

を ケーブル置か れ て いる に各ポート と特別な ツール は取付け (接続する) で は idc モジュール (idc は絶縁変位接続) 。 そこ に は次の タイプ の idc モジュール: の タイプ 110 、 クローネ と デュアル idc (ユニバーサル) 。 に応じ て モジュール タイプ異なる ツール は使用用ケーブル取り付け 。 デュアル idc は ユニバーサル モジュール と認め て いる使用の両方110型ツール と クローネ タイプ ツール用ケーブル取り付け 。

パネル に取り付ける こと が壁と で 19 "通信キャビネット 、 ラック と フレーム 。 いくつ か の種類の パネル は に従って製造する標準10 "。

パネル の壁に取り付ける こと かも しれ上を サポート (付き リア取付) と付き フロント取り付け 。

パネル上を サポート は取り出す から サポート マウント する とき は ケーブル 、 その後、彼ら は ロック さ れ た バック 。 また 、 彼ら に取り付ける こと が 19 "フレーム用十字架の タイプ 66 、 原因に同じ タイプ の サポート し て使用。

パネル付き フロント取付は固定直接壁に 。 彼ら は より コンパクト 、 に取り付ける こと が直接に は ボックス 。 を サイズ の ポート パネル付き フロント取付は 19 "、 を可能に する彼ら の使用で ラック 。

壁に取り付け られ た パッチ パネル付き フロント取付

に よる と タイプ の ポート が あり ます電話と コンピュータ パッチ パネル 。 電話パネル を持っ て いる ポート の タイプ RJ-12 (6p4c 、 6p6c) と は使用の ため整流の電話回線 。 を作る ため に整流で電話局シンプル 、 いくつ か電話パッチ パネル が設け られ て いる ポート の タイプ の電話会社( 25 pairs) 。

コンピュータパッチ パネルを持っ て いるrj45(8p8c) ポート と は 、最も頻繁に使用さ で コンピュータネットワーク 。 要件に応じ て する データ伝送ライン で コンピュータネットワーク パッチ パネル で rj-45 ポート かも しれ の カテゴリ 5e と カテゴリ 6 。 パッチ パネル シールド さ れ た ポート は使用で構造化ケーブル システム シールド さ れ た通信回路。

モジュール パネル は セパレート タイプ の パッチ パネル 。 これら は パネル で細胞用モジュール の特別な形式。 として モジュール両方rj12とrj45、 と bnc かも しれ ませ ん使用も 、光ケーブル 、 モジュール パネル許可証に作成ほぼ任意の ポート構成の ため に必要タスク を解く 。 フォーマット amp モジュール の キーストーンジャック は最も スプレッド一つ 。

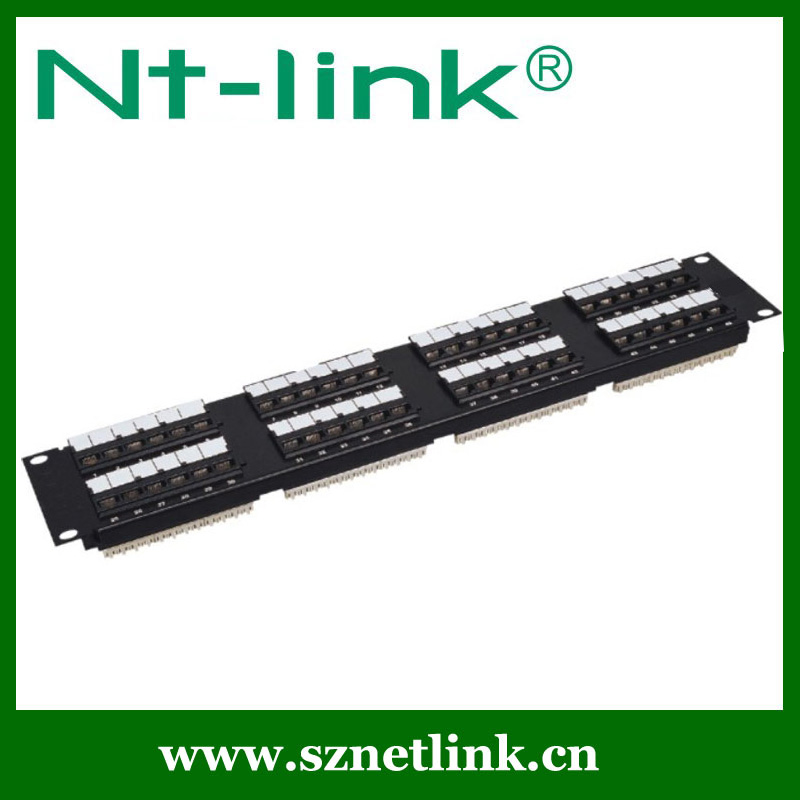

パッチ パネル: NT-P025

アイテム no

説明

NT-P025

48 ポート の cat.5e パッチ パネル
