製品情報
原産地: 中国(本土) | 銘柄: hntddl | モデル番号: bv、 bvv、 rv、 rvv |
タイプ: 絶縁される | 適用: 建物 | コンダクター材料: 銅 |
コンダクターのタイプ: 固体 | 絶縁材: PVC | 標準: iec227 |

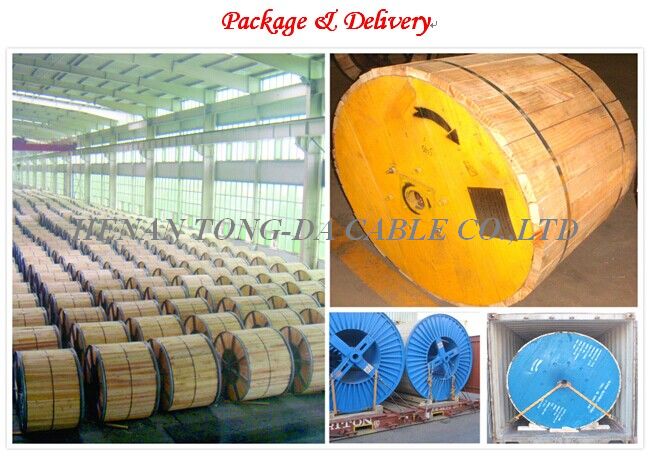

包装
包装: パッケージで柔らかいコイル |
仕様
ビニル絶縁電線のシリーズをカバーしはワイヤー製品
1.簡単な紹介
ビニル絶縁電線シリーズに属してい電線を敷設、 これは、 主に敷設するのに適してい一定の場所で。 それは広くとして使用され、 ドライブのコネクタ、 照明、 電気機器、 測定器および情報通信機器は、 定格電圧以下450/750vor。 の一部のプラスチック製のワイヤは機器で使用されるac定格電圧と300/300vまたは下。
2.基準
製品を採用していgbまたは下5023.11997450/750vビニル絶縁電線、 jb8734.15-1998450/750vまたは下でpvc絶縁ケーブル、 フレキシブル電線·wiresandq/ジル02-2002piastic絶縁電気電線やケーブル。 gb5023.17-1997iec227と同じである、 と種類は規定と同じでのiec、 技術的な仕様はどっちでも同じこと、 し、 さらに我々の範囲を拡張しましたに合うように型のrequipmentと消費者のための。
3.製品
タイプ | 名 | 敷設場所と要件 | 長期働く温度 |
227iec01/05 bv blv | 銅導体pvc絶縁電線 | はのんびり室内で、 コンジット等。 | 70 |
アルミ導体pvc絶縁電線 | |||
227iec07 Bv-90 | 耐熱銅導体pvc絶縁電線90で | 主にに敷設する高温の場所では、 環境と置くことができる屋内、 導管。 | 90 |
BVR | 銅導体pvc絶縁フレキシブルワイヤ | 恒久的な場所を敷設するためのもの柔軟必須 | 70 |
227iec10 bw | 銅導体pvc絶縁pvcがラウンドワイヤーをシース | レイアウト修正しました、 フィットと場所のために高い機械的保護と水分場所。 に敷設することができ大気、 地下。 | 70 |
blw | アルミ導体ビニル絶縁pvcがラウンドワイヤーをシース | ||
bwb | 銅導体pvc絶縁pvcシース平らなワイヤー | ||
blwb | アルミ導体pvc絶縁被覆平らなワイヤー | ||
227iec02rv 227iec06rv | 銅導体pvc絶縁フレキシブルコネクタ | 主に使用の真ん中とlinhtstylemovingエレクトロニクス、 家電製品、 電源や照明おり、 場所どこ柔軟必須。 | 70 |
227iecc42 rvb | 銅導体pvcinsualtedフラットフレキシブルコネクタ | ||
rv車 | 銅導体pvc絶縁フレキシブルコネクタワイヤをねじる | ||
227iec52 rw 227iec53 rw | 銅導体pvc絶縁pvcsheatedラウンドフレキシブルコネクタ( 光と一般的なタイプ) |
包括的なデータのワイヤーbv
公称 断面積 ミリメートル2 | 導体 No/径。 ミリメートル | 公称 絶縁厚 ミリメートル | 最大全体的な 径。 ミリメートル | condcutor での抵抗 20 | 絶縁分 での抵抗 70m・オメガ;/km | 重量 キロ/km |
0.5 | 1/0.80 | 0.6 | 2.4 | 36.0 | 0.015 | 8.1 |
0.75 | 1./0.97 | 0.6 | 2.6 | 24.5 | 0.012 | 10.6 |
1 | 1/1.13 | 0.6 | 2.8 | 18.1 | 0.011 | 13.2 |
包括的なデータテーブルのblvbvタイプpvcinsualtedワイヤ
公称 断面積 ミリメートル2 | 導体 No/径。 ミリメートル | 公称 絶縁厚 ミリメートル | 最大全体的な 径。 ミリメートル | condcutor での抵抗 20 | 絶縁分 での抵抗 70m・オメガ;/km | 重量 キロ/km | ||
cu | アル | cu | アル | |||||
1.5 | 1/1.38 | 0.7 | 3.3 | 12.1 | - | 0.011 | 19.2 | - |
1.5 | 7/0.52 | 0.7 | 3.5 | 12.1 | - | 0.010 | 20.6 | - |
2.5 | 1/1.78 | 0.8 | 3.9 | 7.41 | 11.8 | 0.010 | 30.8 | 15.0 |
4 | 1/2.25 | 0.8 | 4.4 | 4.61 | 7.39 | 0.0085 | 45.5 | 21.0 |
6 | 1/2.76 | 0.8 | 4.9 | 3.08 | 4.91 | 0.0070 | 65.0 | 29.0 |
10 | 7/1.35 | 1.0 | 7.0 | 1.83 | 3.08 | 0.0065 | 110.0 | 52.0 |
16 | 7/1.70 | 1.0 | 8.0 | 1.15 | 1.91 | 0.0050 | 170.0 | 70.0 |
25 | 7/2.14 | 1.2 | 10.0 | 0.727 | 1.20 | 0.0050 | 270.0 | 110.0 |
35 | 7/2.52 | 1.2 | 11.5 | 0.524 | 0.868 | 0.0040 | 364.0 | 150.0 |
50 | 19/1.78 | 1.4 | 13.0 | 0.387 | 0.641 | 0.0045 | 500.0 | 200.0 |
70 | 19/2.14 | 1.4 | 15.0 | 0.268 | 0.443 | 0.0035 | 688.0 | 269.0 |
95 | 19/2.52 | 1.6 | 17.5 | 0.193 | 0.320 | 0.0035 | 953.0 | 360.0 |
120 | 37/2.03 | 1.6 | 19.0 | 0.153 | 0.253 | 0.0032 | 1168.0 | 449.0 |
150 | 37/2.25 | 1.8 | 21.0 | 0.124 | 0.206 | 0.0032 | 1466.0 | 551.0 |
185 | 37/2.52 | 2.0 | 32.5 | 0.099 | 0.164 | 0.0032 | 1808.0 | 668.0 |
タイプBVR450/750v銅導体pvc絶縁フレキシブルワイヤ
公称 断面積 ミリメートル2 | 導体 No/径。 ミリメートル | 公称 絶縁厚 ミリメートル | 最大全体的な 径。 ミリメートル | condcutor での抵抗 20 | 絶縁分 での抵抗 70m・オメガ;/km | 重量 キロ/km |
2.5 | 9/0.41 | 0.8 | 4.2 | 7.41 | 0.011 | 33.0 |
4 | 19/0.52 | 0.8 | 4.8 | 4.61 | 0.009 | 48.0 |
6 | 19/0.64 | 0.8 | 5.6 | 3.08 | 0.0084 | 68.0 |
10 | 49/0.52 | 1.0 | 7.6 | 1.83 | 0.0072 | 115.0 |
16 | 49/0.64 | 1.0 | 8.8 | 1.15 | 0.0062 | 176.0 |
25 | 98/0.58 | 1.2 | 11.0 | 0.727 | 0.0058 | 272.0 |
35 | 133/0.58 | 1.2 | 12.5 | 0.524 | 0.0052 | 384.0 |
50 | 133/0.68 | 1.4 | 16.5 | 0.387 | 0.0051 | 510.0 |
70 | 189/0.68 | 1.4 | 16.5 | 0.268 | 0.0045 | 714.0 |
95 | 259/0.68 | 1.6 | 19.5 | 0.139 | 0.0035 | 965.0 |
120 | 259/0.76 | 1.8 | 22.0 | 0.153 | 0.0032 | 1210.0 |
150 | 259/0.85 | 1.8 | 25.0 | 0.124 | 0.0032 | 1510.0 |
