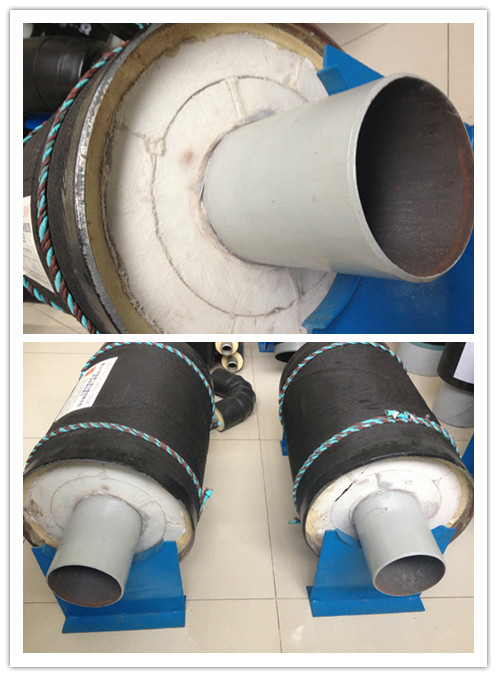

製品名

大口径蒸気蒸気用パイプの断熱材

仕様

材料

1.加工鋼インナー

蒸気用シームレス鋼管

インペラーブラストや塗料絶縁する前に

標準のgb/t9823-1988sa2.5とレベル

2.ケイ酸アルミニウム繊維フェルト( ドラッグ還元層)

インナーの間に置かれてする仕事と無機絶縁

(を保証するために鋼管膨張と収縮時の動き)

3.ケイ酸カルシウム

の断熱材

グラスウールに通関することができ、 ロックウール、 電気ショック療法

使用ブレークを紐で縛る、 アスベストと泡をいっぱいに、 クラックlossing熱を減らすために

4.アルミリフレクター

を防ぐために断熱材の発泡体に入ってから無機を絶縁材

熱損失を防ぐし、 作る、 蒸気管は、 より経済的

5.ポリウレタン

絶縁層

熱insualtionの良い効果

6.アウター加工鋼

Gb/t9711.1spiralsy5292erwパイプ溶接パイプや

7.アウター防錆塗料

3pe防食

用法

高温蒸気でパイプライン

urbenセントラルヒ

石油、 化学、 パワーと他の高温ヒートパイプライン

温度送信する

150・度; c—350・度; c

使用圧力

<1.6mpa蒸気

埋められた深さ

地下1-2m

利点

1.防水、 防湿、 漏れのない、 不浸透性

2.熱安定性( 高耐熱)、 高耐圧性

3.低熱損失、 熱断熱材は高い

4.強力な抗- 腐食

5.長寿命、 30〜50年について

6.直接地中に埋設する

仕様( mm)

od加工鋼

*

壁の厚さ( mm)

鋼odジャケット

*

壁の厚さ( mm)

単位重量( kg/m)

絶縁層( mm)

57/219

57*3.5

219*6.0

36

60

76/273

76*4.0

273*6.0

47

65

89/273

89*4.5

273*6.0

50

70

108/325

108*4.5

325*7.0

67

70

133/377

133*4.5

377*7.0

79

80

159/377

159*6.0

377*7.0

88

85

219/478

219*6.0

478*7.0

118

100

273/529

273*6.0

529*7.0

130

105

325/630

325*7.0

630*8.0

178

125

377/720

377*7.0

720*10.0

239

140

426/820

426*7.0

820*10.0

273

140

478/820

478*7.0

820*10.0

287

140

529/920

529*7.0

920*10.0

315

165

630/1020

630*8.0

1020*10.0

372

165

720/1220

720*10.0

1220*12.0

533

170

820/1220

820*10.0

1220*12.0

558

170

920/1320

920*10.0

1320*14.0

645

170

1020/1420

1020*10.0

1420*14.0

720

170
