製品情報
| 原産地: 中国(本土) | 銘柄: termway | モデル番号: +sp400l6+tn380c |
| 特徴: 自動 | 利点: コストeffictiveled用 | 生産量: 真ん中- 大 |
包装
| 包装: 合板ボックス |
仕様
をledアセンブリラインは、 特別にt5t8ledストリップ用ledランプ、 街路灯、 表示画面ect
仕様
をledアセンブリラインは、 特別にt5t8ledストリップ用ledランプ、 街路灯、 表示画面ect
をledアセンブリラインは、 特別にt5t8ledストリップ用ledランプ、 街路灯、 表示画面ect
使用されているライン装着するための様々な種類のledチューブ、 3014( 1206)、 3020、 3528( 1210)、 のすべての種類5050smdledコンポーネントおよびコンポーネントと上記0603icチップ抵抗器とシンプルなsot、 soic、 sopect
ラインは高い量ledライト組立ライン、 各々で労働者を必要とworkong駅

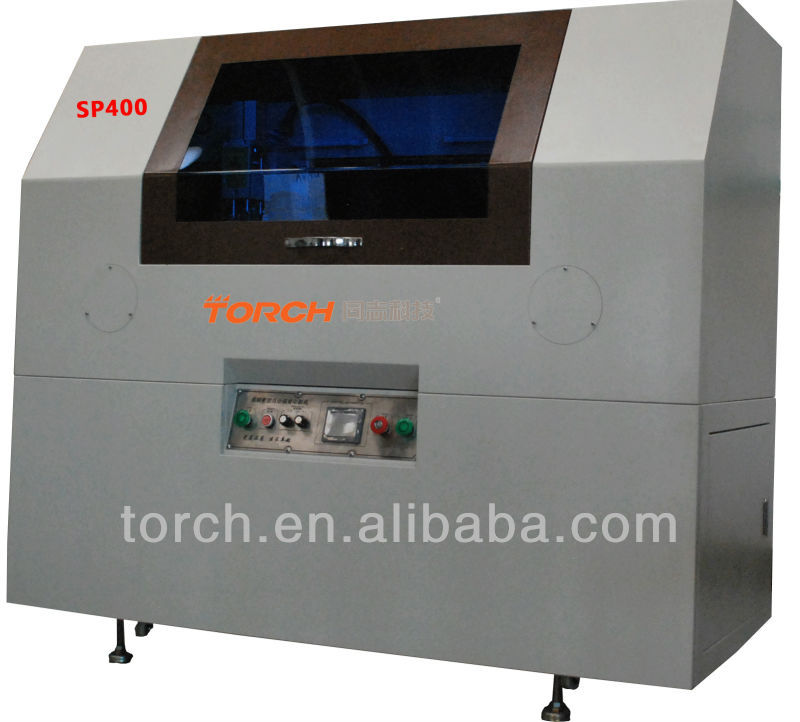

sp400
sp400スクリーン印刷機は、 最も経済的なインラインシステムled高精度はんだペーストのスクリーン印刷機
大量生産に適したledのストリップの
柔軟な作業テーブル、 pcbボード修正される予定とその上に送信することにより移動されシステム
シングルとダブルサイズに適した回路基板
精度の調整をするのに役立ちガイドレールのpcbボードの位置、 ムーブメントの作業プラットフォーム、 のとを上下にスキージ、 協力を周波数モータを移動する。
Iii。 技術的なパラメータ:
1> 最大プリントサイズのxでのpcbボード、 y方向: 1200*300mm
2> 作業xでの安定した大きさ、 y方向: 1220*350mm
3> xでの最大フレームサイズ、 y方向: 1300*550mm
4> 分xでのフレームサイズ、 y方向: 330*370mm
5> 範囲のマイクロ- 調整: x、 y+/- 10mm、 角度+/- 30・度;
6> 電源: 単相ac220v50hz
7>寸法( mm) 1850**90*1760mm
l6
l6はプロのledチップマウンター、 それができるとのシームレスな接続全自動ステンシルプリンタとリフロー炉,それを実現していled回路基板高- ボリュームアセンブリ。,上の特徴- ライン,高速、 高精度など。
技術的なパラメータ
モデル | l6 |
最大回路基板サイズ | 1200*350mm |
上限移動範囲 | x軸1500ミリメートル、 yaxis410mm |
上限移動範囲のz軸 | 15mm |
典型的な実装速度 | 13000-14000cph |
最大実装速度 | cph18000 |
精度マウント | +/- 0.05ミリメートル |
位置方法 | 視覚的な位置/機械位置 |
利用可能なコンポーネント | と上記0603部品やledsmd、 sot、 sop |
法プログラム | 自動データのインポート/video勉強/キーボード入力 |
ベルトフィーダー | 8mm、 12mm、 16mmと24ミリメートル |
numフィーダー | Gfシリーズフィーダーの6個設定することができ( 12個フィーダはオプション) |
オペレーションシステム | windowsxp |
圧縮空気 | 大規模な生産を使うべき工業用空気ポンプ |
電源 | 220v、 50hz、 キロワット4.5 |
重量 | 500キロ |
寸法 | 2600・回; 760・回; 1500ミリメートル |
tn380c
モデル | tn380c |
加熱部パラメータ | |
加熱ゾーン | 8加熱ゾーン( 8アッパー、 8cover) +1冷却ゾーン |
加熱方式 | フル強制熱風加熱 |
暖かい- アップ時間 | 25分 |
冷却ゾーン | 1ゾーン、( 1up/1下) |
冷却方式 | 横フローの渦遠心ブロワー |
建て- 自動リレー加熱システム | 上防止する- 圧力損傷モーターコントローラまたは起動したときにアップと溶接時の成分のダメージを防ぐために。 |
伝送パラメータ | |
pcbボード幅 | ・ル; 300mm |
pcbコンベア高さ | 900& plusmn; 20mm |
コンベア方向 | L・rarr; rまたはr-- l |
コンベアの材料 | ステンレス鋼 |
チェーン- 駆動メッシュベルトコンベア | ネットベルトとチェーン- 駆動トランスミッション |
メッシュベルト幅 | 300mm |
コンベア速度 | 0-1600mm/min調節可能な |
パラメータ制御部 | |
電源 | 380v( 3ph、 4芯) 50/60hz |
最大電力 | 176キロワット |
通常の労働力 | 23kw |
暖かい- アップ時間 | ・ル; 30分 |
制御システム | トーチplc+system+ipctemp制御モジュール |
範囲の温度制御 | 室温- 360・度; c |
温度制御 | 高度なインテリジェントなマイクロコンピュータpid温度制御で自動的に各ゾーン+ssr非- 接点出力 |
温度制御の精度 | ± 2・度; c |
温度を配布するエラー | ± 2・度; c |
機械本体パラメータ | |
正味重量 | 860キロ |
寸法( l・回; w・回; h)( mm) | 3500・回; 900・回; 1390mm |
