モデル: | ld | タイプ: | 抗力のチェーン | ブランド: | Lc- リダ | 材料: | ナイロン66 | タイプ: | オープンとクローズ全体 | 色: | 黒 |
包装
包装: | カートンまたはあなたの要求として |
小さなサイズシリーズcnc機械工学
プラスチック製のケーブルキャリア
Cncマシンエンジニアリングプラスチックのケーブルキャリアの機能:
1.材料のドラッグチェーン: pa66
2。作業温度のドラッグチェーン:- 40・度; c--- +80・度; c
3。建設のドラッグチェーン: ブリッジ、 セミ- クローズド、 完全に囲まれた選択のための
- 、。 のapprearanceのドラッグチェーンのように見え、 クローラは、 タンクのジョイントは、 特定の数で構成される。 の接合部をクローラをラウンドには自由に。
- b。 同じシリーズを同じ内側の高さのドラッグチェーンと同じピッチが、 曲げ半径は、 内側の幅と異なる仕様ごとに行うことができ。
4.は長寿命 のドラッグチェーン と抗- 摩擦。 反復運動は百万倍倍以上。
5。偉大な運搬能力のドラッグチェーン片側だけ曲げ
6。小さなノイズ それが動いているとき、 ノイズが非常に非常に小さな。
設計データparpameter
タイプ | 内径 | 外径 | 曲げ半径 | 非- サポート |
Ld10.1 | 10*10 | 15*17 | 18 | 1 |
Ld10.2 | 10*15 | 15*22 | 28 | 1 |
Ld10.3 | 10*20 | 15*27 | 28 | 1 |
タイプ | 内径 | 外径 | 曲げ半径 | 非- サポート |
Ld15.1 | 15*15 | 20*26 | 28 | 1.3 |
Ld15.2 | 15*20 | 20*31 | 38 | 1.3 |
Ld15.3 | 15*30 | 20*43 | 38 | 1.3 |
Ld15.4 | 15*40 | 20*53 | 38 | 1.3 |
Ld15.5 | 15*50 | 20*63 | 38 | 1.3 |
タイプ | 内径 | 外径 | 曲げ半径 | 非- サポート |
Ld18.1 | 18*18 | 23*31 | 28.38.48 | 1.5 |
Ld18.2 | 18*25 | 23*38 | 28.38.48 | 1.5 |
Ld18.3 | 18*35 | 23*47 | 28.38.48 | 1.5 |
Ld18.4 | 18*40 | 23*53 | 28.38.48 | 1.5 |
Ld18.5 | 18*50 | 23*63 | 38.48 | 1.5 |
Ld18.6 | 18*25 | 25*37 | 43 | 1.5 |
Ld18.7 | 18*35 | 28.5*51 | 75 | 1.5 |
Ld18.8 | 18.5*25 | 24*36 | 45 | 1.5 |

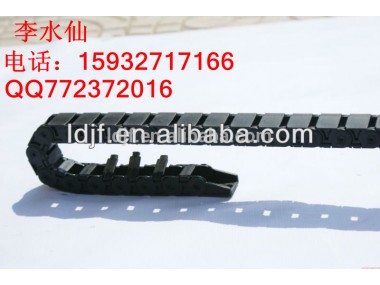

cncマシンエンジニアリングプラスチックのケーブルキャリア ショー:
