| 原産地: | 中国(本土) | 銘柄: | 天元 | モデル番号: | Csa-012 | 実用温度: | -5--- +65度 | 保護レベル: | ip66 | 最高。 電圧: | 380vac | 最高。 現在: | 25a | 製品名: | リミットスイッチ | モデルなし。: | Csa-012 | 保護レベル: | ip66 | 最大電圧: | 380vac | 最大電流: | 25a | 動作温度: | -5--- +65度 | 色: | 青 | パッケージ: | 輸出ボックス | 重量: | 0.5kg | 証明書: | ce |
包装
| 包装: | 輸出ボックス |

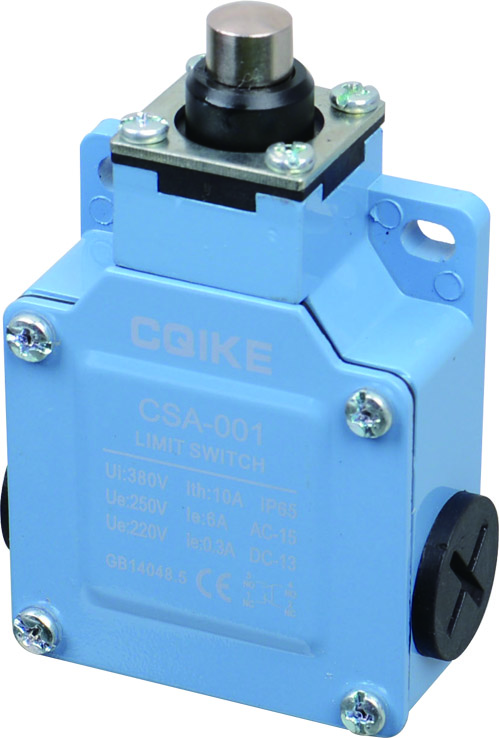

完全なアルミボディ250vac5aリミットスイッチcsa
完全なアルミボディ250vac5aリミットスイッチcsa
1)強力な金属製の外シェル。
2)長寿命( 20、 000、 機械的な操作000)
3)ステンレス鋼アイドラーホイール、 パンチとスプリング。
4)pg11選択的なケーブルグランド。5)250vac、 定格電流5a、 50hz、
6)完全にアルミボディ、 ローラプランジャステンレス鋼。
7)ip668)pg11選択的なケーブルグランド。 No/nc
モデル | csa | Csa-001 | Csa-003 | Csa-012 | Csa-021 | Csa-041 | Csa-031 | Csa-051 | Csa-061 | Csa-071 | Csa-081 |
操作力 | の( max) | 700グラム | 700グラム | 500g | 400g-cm | 400g-cm | 400g-cm | 400g-cm | 150グラム | 150グラム | 150グラム |
剥離力 | Rf( 分。) | 200g | 200g | 100g=cm | 100g-cm | 100g-cm | 100g-cm | 100g-cm | 50g | 50g | 50g |
プレ- 旅行 | Pt( 最大。) | 1.8mm | 1.8mm | 20・度; | 20・度; | 20・度; | 20・度; | 20・度; | 30mm | 30mm | 30mm |
トリッピング位置 | Tp+/- 10％ | 2.0ミリメートル | 2.0ミリメートル | 22.5・度; | 22.5・度; | 22.5・度; | 22.5・度; | 22.5・度; | 22.5・度; | 22.5・度; | 22.5・度; |
差動ムーブメント | Md( max) | 1.2mm | 1.2mm | 10・度; | 10・度; | 10・度; | 10・度; | 10・度; | 14・度; | 14・度; | 14・度; |
オーバートラベル | Ot( 分。) | 4.0ミリメートル | 4.0ミリメートル | 75・度; | 75・度; | 75・度; | 75・度; | 75・度; | 20mm | 20mm | 20mm |
総走行 | Tt( 分。) | 5. 8ミリメートル | 5. 8ミリメートル | 95・度; | 95・度; | 95・度; | 95・度; | 95・度; | 50mm | 50mm | 50mm |
ロータリーインデックス作成 |
|
|
|
| 22.5・度; | 22.5・度; | 22.5・度; | 22.5・度; |
|
|
|
ダブルブレークメカニズム | 1なし+1nc力ブレークスナップアクション |
定格電圧/電流 | 10( 4)、、 125、 250vac/6( 2)、、 のためのインダクタンス負荷cos=0.4380vac |
接触抵抗 | 25M・オメガ; 最大。( 初期値) |
絶縁抵抗 | 100M・オメガ; 分。( 500vdcにて) |
絶縁耐力 | 1000vac、 50/60hz1分間端子間の同じ極性 |
1500vac、 50/60hz1分間間の電流- キャリングと非- 電流を運ぶ | |
1500vac、 50/60hz1分間間に各端子と接地 | |
電気的寿命 | 500、 抵抗に100010a250vac |
機械的寿命 | 10、 000、 000運用分。( 定格条件下で) |
動作速度 | 5mm/0.5m/sにs |
保護の程度 | ip66 |
発祥し周囲温度 | 周囲温度の上の30度最大定格電圧時/電流 |
標準適合 | Cenelecen50041、 en50047、 iec337-1,vde0660 |
動作温度 | -5---- 65度( アイシングなしで) |
保管温度 | -5---- 65度( アイシングなしで) |
動作周囲湿度 | 95％rh以下を |
耐衝撃性 | 機械的な耐久性のある: 1000m/s2分 |
故障: 300m/s2分 | |
振動周波数 | 故障: 55hz10〜、 複振幅1.5mm |
ねじれ力の端子ねじ | 6- 8kgf-cm |
ねじれ力の他のネジ | カバー12から14kgf-cm/head8月9日kgf-cm/取付50から60kgf/cm |
裸線径 | 2max |
ケーブル外径 | 使用する場合は12max(ip65ケーブル8- 9) |
